誘導ACギアモーター

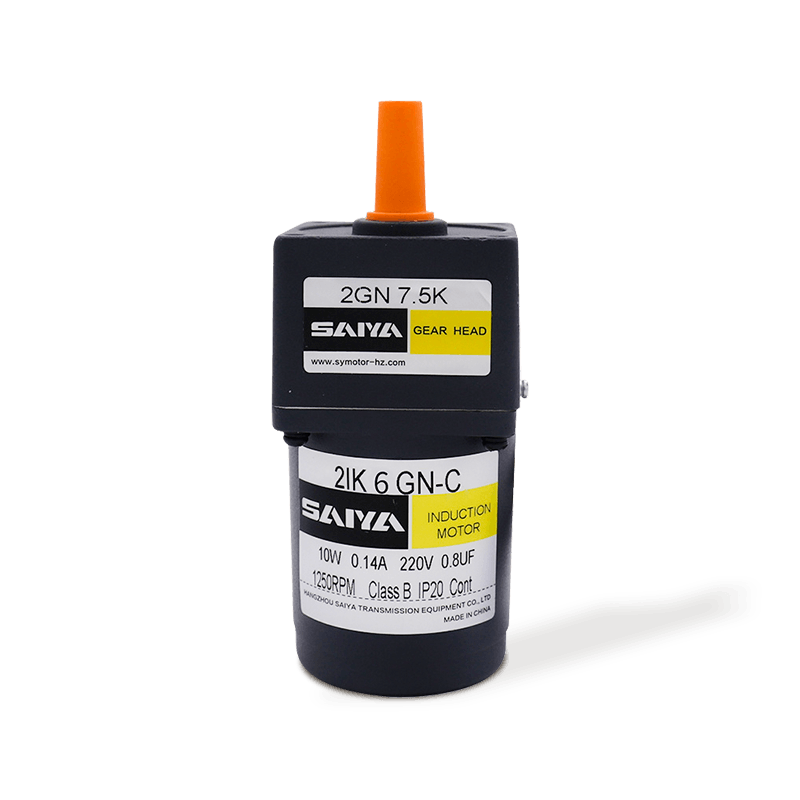

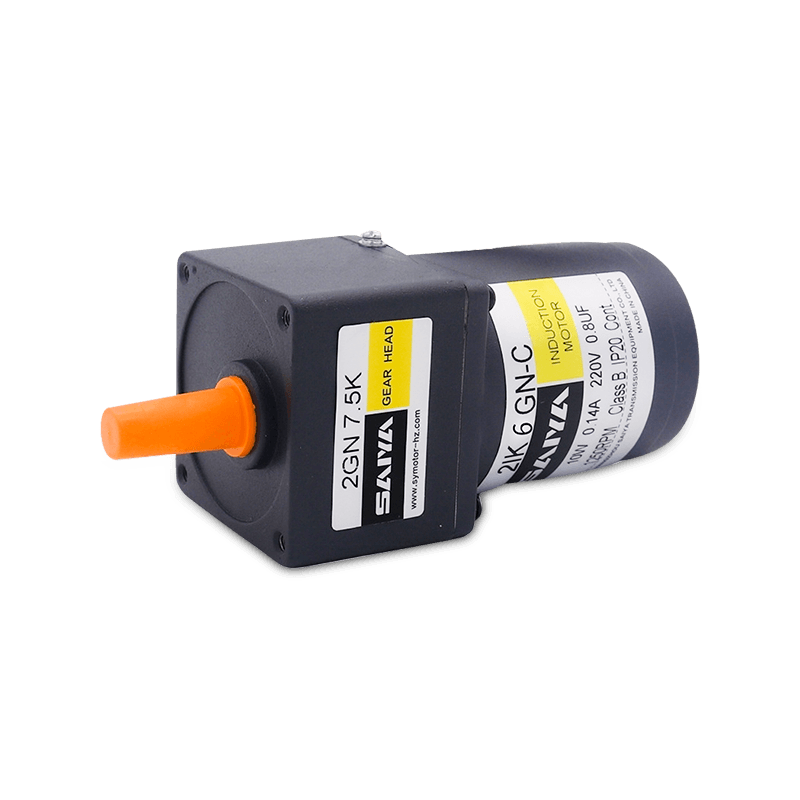

6W誘導ACギアモーター

電圧サイズ：6W、60mmx60mm

動作電圧：1PH 110V-3PH 220V

静電容量：0.8-3.5uf

速度は、モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1450R/min）

  • 6W誘導ACギアモーター
  • 6W誘導ACギアモーター
前へ   |   次の記事はありません

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

この6W誘導ACギアモーターは、幅広い産業および家庭用アプリケーションに適した効率的でコンパクトで信頼性の高い小型モーターです。モーターフレーム60mm x 60mmは、スペース制約の環境に簡単にインストールできます。単相110Vから3相220Vまでの範囲の電圧で使用でき、さまざまな電力システムのニーズを満たすために非常に適応性があります。

モーターのスムーズで効率的な動作を確保するために、0.8〜3.5対0.8〜3.5対のコンデンサを装備しています。その速度は、モーターの非同期速度に基づいており、50Hzで1分あたり1200回転（r/min）、1分あたり1450回転（R/min）で、さまざまな作業環境での速度要件を満たすことができます。

このモーターは、その効率と信頼性が高いため、自動化機器、コンベアベルト、包装機械、印刷機器など、さまざまな機器やアプリケーションシナリオに適しています。それは依然として低消費電力の下で十分な電力を提供することができ、省エネ装置にとって理想的なドライブの選択肢です。高品質の材料と精密な製造プロセスを使用すると、モーターの耐久性と安定性が得られ、メンテナンスコストとダウンタイムが削減されます。

仕様 継続的な評価

モデル・タイプ

リードワイヤタイプ

出力

力

w

電圧

v

頻度

Hz

現在

a

起動

トルク

mn.m

定格

トーグ

Mn、m

定格

スピード

r/min

コンデンサ

μF

ピニオンシャフト

丸いシャフト

2ik6gn-a

2ik6a-a

6

1PH 100

50

0.240

55

48

1200

3.5

60

0.250

50

40

1450

2ik6gn-e

2ik6a-e

6

1PH 110

60

0.160

40

40

1450

2.0

1ph 120

0.180

2IK6GN-C

2ik6a-c

6

1PH 220

50

0.130

50

48

1200

0.8

1PH 230

0.140

40

1450

2ik6gn-h

2ik6a-h

6

1PH 220

60

0.130

55

40

1450

0.8

1PH 230

0.140

2ik6gn-s

2ik6a-s

6

3PH 220

50

0.076

85

48

1200

60

0.065

70

40

1450

2IK6GN-S3

2IK6A-S3

6

3PH 380

50

0.044

85

48

1200

60

0.038

70

40

1450

モーターがさまざまな安全基準で承認されている場合、ネームプレートのモデル名は承認されたモデル名です。

注： "-a"それは電圧110Vを意味し、アセンブリコンデンサはラベルに従ってです。

タイプ

モーター

タイプ

モデル

ピニオンシャフト

丸いシャフト

鉛

ワイヤー

タイプ

2ik6gn-a

2ik6a-a

2ik6gn-e

2ik6a-e

2IK6GN-C

2ik6a-c

2ik6gn-h

2ik6a-h

2ik6gn-s

2ik6a-s

2IK6GN-S3

2IK6A-S3

平行シャフトギアヘッド（別々に販売）

ギアヘッドタイプ

ギアヘッドモデル

ギア比

長寿命・低い

ノイズ

2GN□k

3、3.6、5、6、7.5、9、10、

12.5、15、18、20、25、30 、36°40、50、60、75、90

2Gn10xk（小数ギアヘッド）

モデル名内にボックスにギア比を入力します（□）

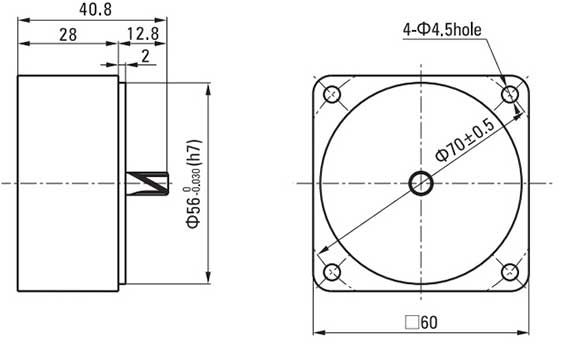

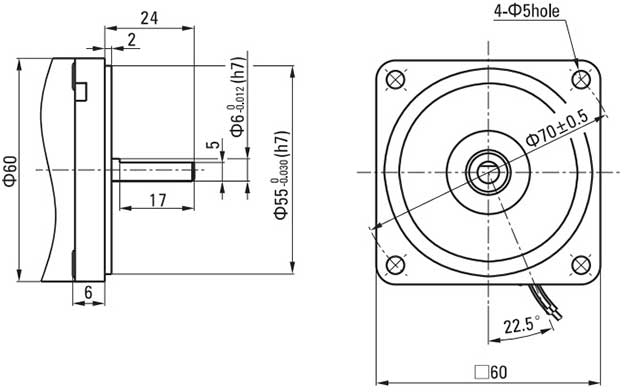

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

小数ギアヘッド

GNピニオンシャフトタイプに接続できます
重量：0.2kg

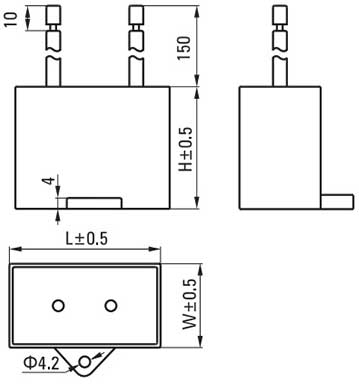

コンデンサの正式な次元

モデル

コンデンサモデル

l

w

h

ピニオンシャフト

丸いシャフト

2ik6gn-a

2ik6a-a

ZD35CFAUL

38

19.5

31

2ik6gn-e

2ik6a-e

ZD20CFAUL

36

15.0

25

2IK6GN-C

2ik6a-c

ZD08CFAUL

36

10.5

20

注：従来のコンデンサはリードワイヤタイプです。インテスト187＃はオプションのです

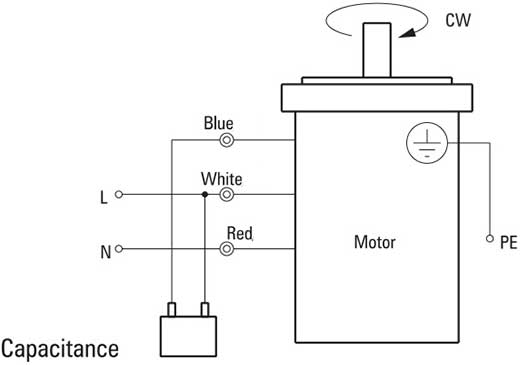

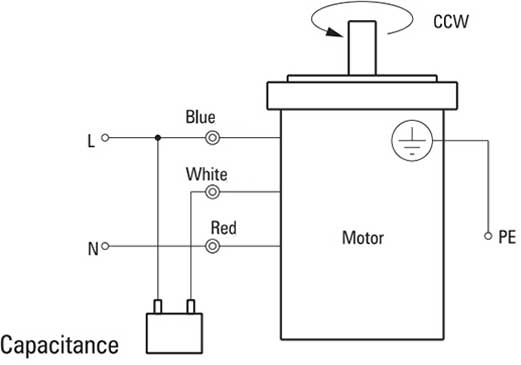

配線図

モーター回転の方向は、ofter.cwのシャフト端から見られるとおりです。CWは時計回りの方向を表し、CCWは反時計回り方向を表します。

リストに示されている名前はピニオンシャフトタイプで、同等の丸いシャフトタイプにも有効です。

2ik6gn-a、2ik6gn-e

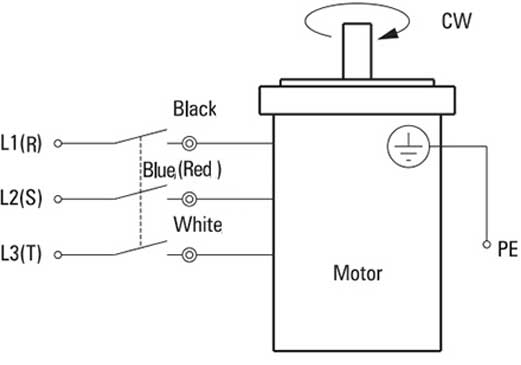

2ik6gn-s（s3）

時計回り（CW）

反時計回り（CCW）

時計回り（CW）


回転方向を変更するには、R、S、Tの間の2つの接続を変更する

注記：

モーターを停止させた後にのみ、単相モーター回転の方向を変更します。

モーターが回転している間に回転方向を変更しようとすると、モーターはリバースコマンドを無視するか、ある程度の遅延後に回転方向を変更する可能性があります。

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

速度は、モーターの同期速度（50Hz：1500R/min、60Hz：1800R/min）をギア比で割ることによって計算されます。実際の速度は、負荷のサイズに応じて、表示された値よりも2％〜20％少ないです。

テーブルのギア比を超える速度を低下させるには、ギアヘッドとモーターの間に小数ギアヘッド（ギア比：10）を取り付けます。その場合、許容トルクは3n-m。です

手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

タイプ

モーター/ギアヘッド

ギア比

3

3.6

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

90

100

120

150

180

200

速度r/min

50Hz

500

417

300

250

200

166

150

120

100

83

75

60

50

41

37

30

25

20

16

15

12.5

10

8.3

7.5

60Hz

600

500

360

300

240

200

180

144

120

100

90

72

60

50

45

36

30

24

20

18

15

12

10

9

2IK6GN-A 2IK6GN-E 2IK6GN-C 2IK6GN-H 2IK6GN-S 2IK6GN-S3

2GN□k

50Hz

0.12

0.14

0.19

0.23

0.29

0.35

0.39

0.49

0.58

0.70

0.75

0.88

1.10

1.30

1.39

1.60

1.90

2.40

2.90

3.00

3.00

3.00

3.00

3.00

1.22

1.43

1.94

2.35

2.96

3.57

3.98

5.00

5.92

7.14

7.65

8.98

11.2

13.3

14.2

16.3

19.4

24.5

29.6

30.0

30.0

30.0

30.0

30.0

60Hz

0.10

0.12

0.16

0.19

0.24

0.29

0.32

0.4

0.49

0.58

0.62

0.73

0.88

1.10

1.15

1.30

1.60

2.00

2.40

2.60

3.00

3.00

3.00

3.00

1.02

1.22

1.63

1.94

2.45

2.96

3.26

4.18

5.00

5.92

6.32

7.45

8.98

11.2

11.7

13.3

6.3

20.4

24.5

26.5

30.0

30.0

30.0

30.0

荷重の荷重の巻き上げを許可するために

モーター（丸いシャフト）→P215

Gearhead→P215

jギアヘッドの許容荷重慣性j

→215ページ→P215

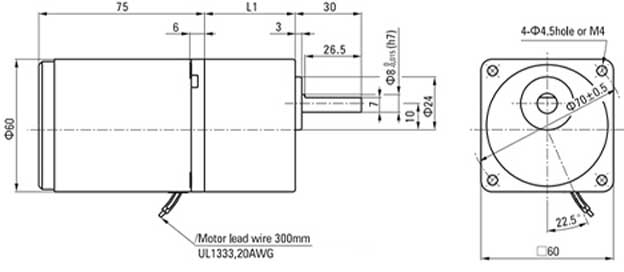

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

重量：モーター：0.75kg /ギアヘッド：0.4kg

モーターモデル

ギアヘッドモデル

ギア比

L1

2ik6gn-a

2ik6gn-e

2IK6GN-C

2ik6gn-h

2ik6gn-s

2IK6GN-S3

2GN□k

3〜200

41.5

モデル名内にボックス（□）にギア比を入力します。

ギア比3〜18、短いケースが可能です（L1 = 32）

+ 詳細な製品パラメータを理解する
関連製品
  • 6W誘導ACギアモーター
    6W誘導ACギアモーター

    この6W誘導ACギアモーターは、幅広い産業および家庭用アプリケーションに適した効率的でコンパクトで信頼性の高い小型モーターです。モーターフレーム60mm x 60mmは、スペ...

  • 10W誘導ACギアモーター
    10W誘導ACギアモーター

    10W誘導ACギアモーターは、効率的なパフォーマンスとコンパクトサイズのため、さまざまなアプリケーションで使用できる汎用性の高いデバイスです。モーターフレームは60mm x ...

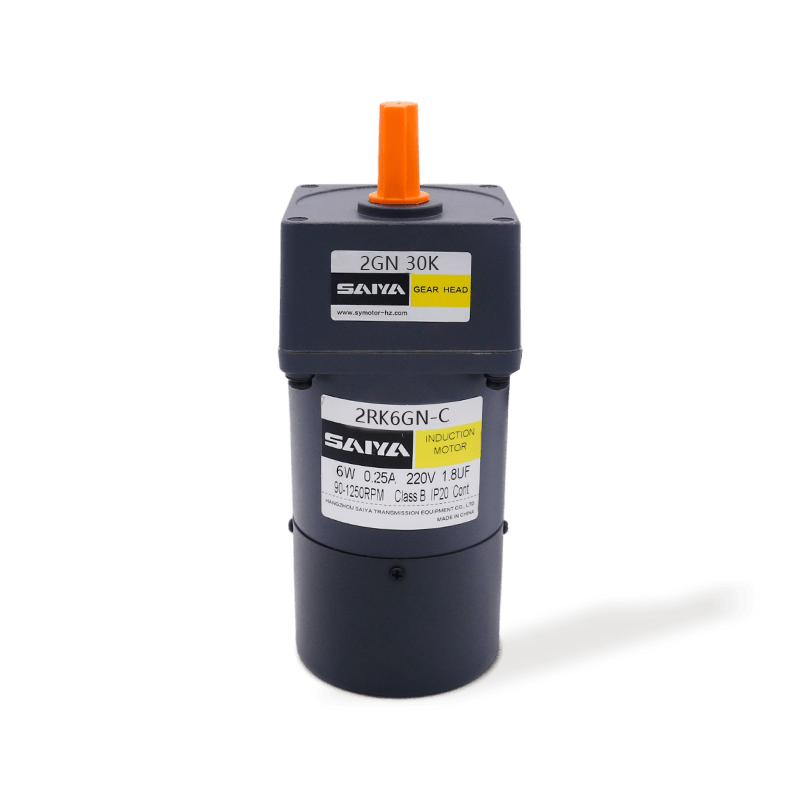

  • 6WリバーシブルACギアモーター
    6WリバーシブルACギアモーター

    6WリバーシブルACギアモーターはコンパクトでありながら強力なデバイスであり、正確な速度とトルク制御を必要とするアプリケーションに最適です。フレームサイズは60mm x 60...

  • 10WリバーシブルACギアモーター
    10WリバーシブルACギアモーター

    10WリバーシブルACギアモーターは、正確な制御と信頼性を必要とするさまざまなアプリケーションに汎用性が高く効率的なソリューションを提供します。これらのモーターは、60mm ...

  • 6W速度制御ACギアモーター
    6W速度制御ACギアモーター

    6W速度制御ACギアモーターは、正確な速度制御を必要とする幅広いアプリケーション向けに設計された汎用性と効率的なデバイスです。これらのモーターは60mm x 60mmをフレー...

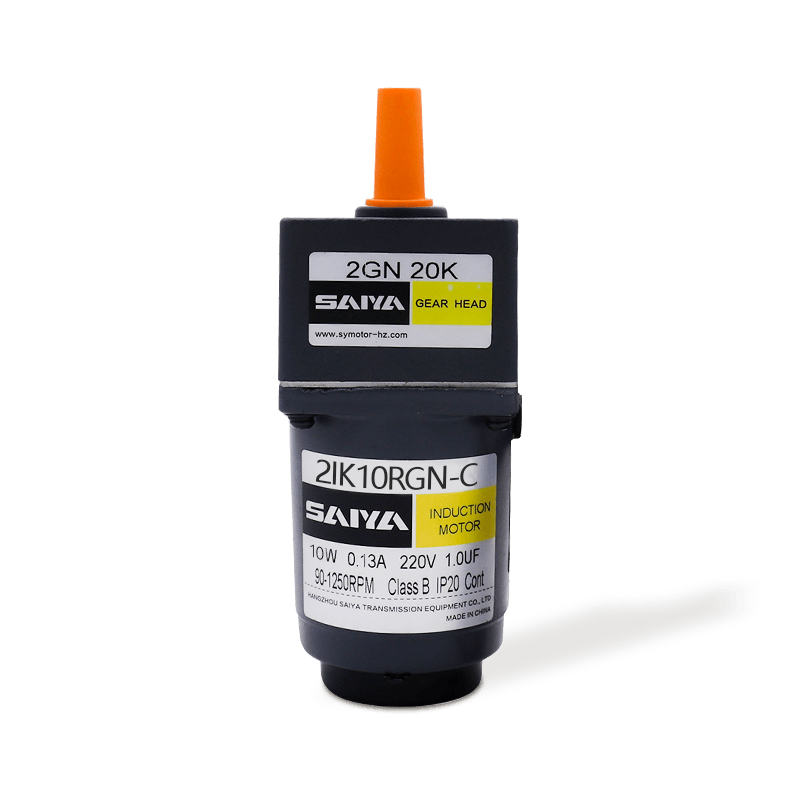

  • 10W速度制御ACギアモーター
