ブラシ付きDCギアモーター

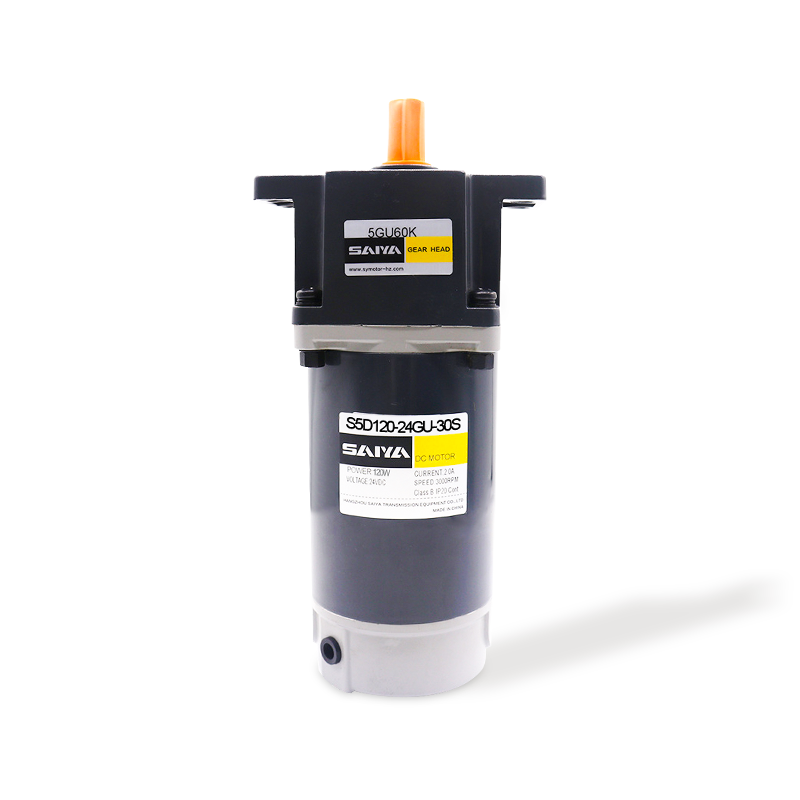

120WブラシDCギアモーター

電圧サイズ：120W、90mmx90mm
動作電圧：12-90V
負荷パラメーターなし：速度3000-3200RPM
使用済み：0.3-2.0a
負荷パラメーター：回転速度2500-2600RPM
使用済み：2.0-15.0a
トルク：441-458mn.m

  • 120WブラシDCギアモーター
  • 120WブラシDCギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

120WブラシDCギアモーターは、高性能と適応性を提供し、さまざまな産業および趣味のアプリケーションに最適です。 90mm x 90mmのフレームサイズのこのモーターは、電力を損なうことなく限られたスペースに収まるように設計されています。 12〜90Vの広い電圧範囲で動作し、さまざまな電源と制御システムに柔軟性を提供します。

ロードされていない条件では、モーターは3000〜3200 rpmの速度で走行し、0.3-2.0aの間に電流を引き出します。負荷がかかっている場合、速度はわずかに減少して2600-2900 rpmに減少し、対応する電流の抽選は2.0-15.0aです。このモーターは、441-458MN.Mのトルクを提供し、厳しいタスクを簡単に処理できるようにします。

120WブラシDCギアモーターは、正確な速度とトルク制御を必要とするアプリケーションに最適です。これは、ロボット工学、自動化されたシステム、小さな機械、および信頼性とパフォーマンスが不可欠なその他のプロジェクトでの使用に適しています。モーターの広範な電圧と電流範囲は、多様な電子コントローラーと電源セットアップとの互換性を高めます。

40wモーターパフォーマンスパラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S5D40-12□ 12 40 3100 2.0マックス。 2800 136 5.2 2000 1.9
S5D40-24□ 24 40 3000 1.0 max。 2800 136 2.6 2000 1.9
S5D40-90□ 90 40 3200 0.3 max。 3000 127 0.7 2000 1.9

60wモーター性能パラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S5D60-12□ 12 60 3000 2.0マックス。 2600 220 9.0 2000 2.2
S5D60-24□ 24 60 3100 1.0 max。 2800 205 3.8 2000 2.2
S5D60-90□ 90 60 3100 0.3 max。 2900 198 1.0 2000 2.2

90wモーターパフォーマンスパラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S5D90-12□ 12 90 3100 2.0マックス。 2600 330 12.0 2000 2.2
S5D90-24□ 24 90 3300 1.0 max。 2800 307 5.0 2000 2.2
S5D90-90□ 90 90 3000 0.3 max。 2900 307 1.4 2000 2.2

120wモーターパフォーマンスパラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S5D120-12□ 12 120 3100 2.0マックス。 2500 458 15.0 2000 2.2
S5D120-24□ 24 120 3200 1.0 max。 2600 441 7.0 2000 2.2
S5D120-90□ 90 120 3000 0.3 max。 2600 441 2.0 2000 2.2

250wモーターパフォーマンスパラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S55D250-24□ 24 250 3400 3.0マックス。 3000 796 16.0 2000 3.2
S55D250-90□ 90 250 3300 1.2マックス。 3000 796 4.2 2000 3.2
S55D250-220□ 220 250 3300 0.9マックス。 3000 796 2.2 2000 3.2

モーター電圧、電力、速度は、採用可能な次元の許可された状況の下で彼の要求に従ってカスタマイズされます。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ ギア比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S5D40-24GN

スピード

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GN□k 0.33 0.4 0.55 0.66 0.83 0.99 1.11 1.38 1.66 1.79 1.99 2.49 2.98 3.58 3.58 4.48 5.37 6.71 8.06 8.95 10 10 10 10
3.25 3.9 5.41 6.5 8.12 9.75 10.8 13.5 16.2 17.5 19.5 24.4 29.2 35.1 35.1 43.9 52.6 65.8 78.9 87.7 100 100 100 100
S5D60-24GU

スピード

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GU□kb 0.5 0.6 0.83 0.99 1.24 1.49 1.49 1.86 2.24 2.69 2.69 3.36 4.03 4.83 5.37 6.71 8.06 10.1 10.9 12.1 14.5 18.1 20 20
4.87 5.85 8.12 9.75 12.2 14.6 14.6 18.3 21.9 26.3 26.3 32.9 39.5 47.4 52.6 65.8 78.9 98.7 107 118 142 178 200 200
S5D90-24GU

スピード

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GU□KB 0.75 0.9 1.24 1.49 1.86 2.24 2.24 2.8 3.36 4.03 4.03 5.03 6.04 7.25 8.06 10.1 12.4 15.1 16.3 18.1 20 20 20 20
7.31 8.77 12.2 14.6 18.3 21.9 21.9 27.4 32.9 39.5 39.5 49.3 59.2 71.1 78.9 98.7 118 148 160 178 200 200 200 200
S5D120-24GU

スピード

r/min

867 722 520 433 347 289 260 208 173 144 130 104 87 72 65 52 43 35 29 26 22 17 14 13
5GU□KB 1.07 1.29 1.79 2.14 2.68 3.21 3.21 4.02 4.82 5.78 5.78 7.23 8.68 10.4 11.6 14.5 17.4 20 20 20 20 20 20 20
10.5 12.6 17.5 21 26.2 31.5 31.5 39.4 47.2 56.7 56.7 70.9 85 102 113 142 170 200 200 200 200 200 200 200
S5D250-24GU

スピード

r/min

1000 833 600 500 400 333 300 240 200 167 150 120 100 83 75 60 50 40 33 30 25 20 17 15
5GU□KB 1.93 2.32 3.22 3.87 4.83 5.8 5.8 7.25 8.7 10.4 10.4 13.1 15.7 18.8 20 20 20 20 20 20 20 20 20 20
19 22.7 31.6 37.9 47.4 56.9 56.9 71.1 85.3 102 102 128 154 184 200 200 200 200 200 200 200 200 200 200

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

40W：重量：モーター：1.9kg /ギアヘッド：1.35kg

60W/90W/120W：重量：モーター：2.2kg/ギアヘッド：1.5kg

250W：重量：モーター：3.2kg /ギアヘッド：1.5kg

40W

ギアヘッドモデル ギア比 L1
5GN□k 3～18 32
25 ～200 42.5

60W/90W/120W/250W

ギアヘッドモデル ギア比 L1
5GU□KB 3 ～200 65.5

モデル名内にボックス（□）にギア比を入力します。

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトの種類と同じです。

小数ギアヘッド

GNピニオンシャフトタイプに接続できます
5GN10X
40W重量：0.41kg

60W/90W/120W/250W重量：0.651kg

フランジマウント還元剤

GUタイプのギアシャフト5GU□kにマウントできます
40W重量：0.41kg
60W/90W/120W/250W

キー●キーウェイ（キーはギアヘッドに含まれています）
