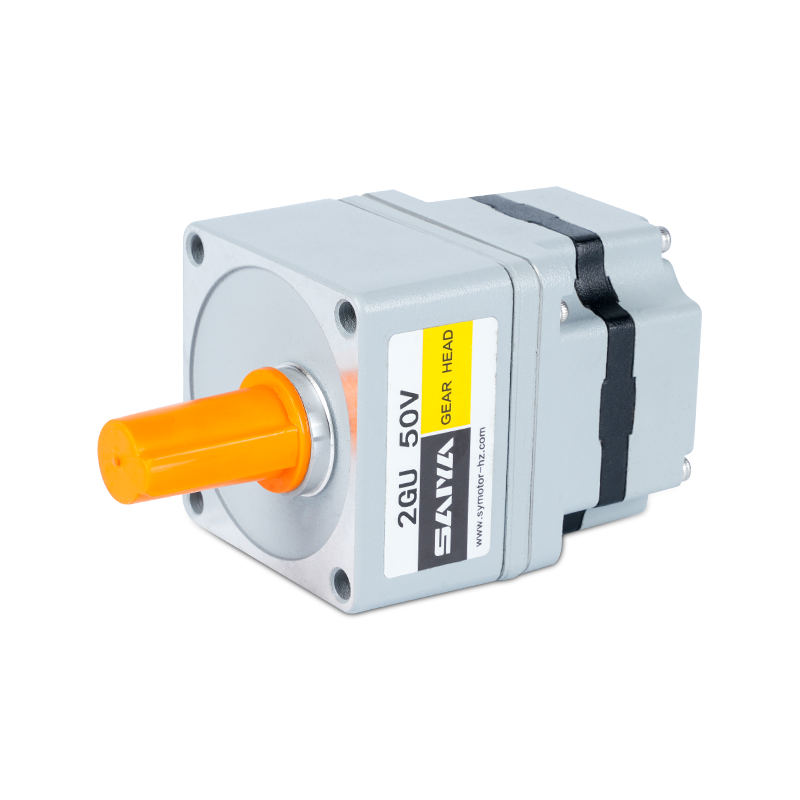

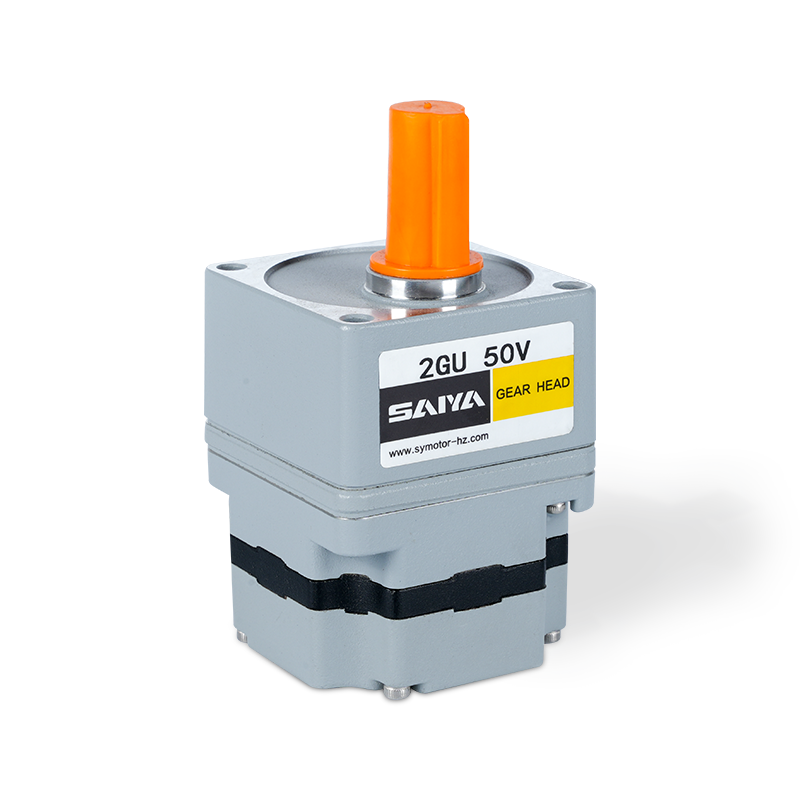

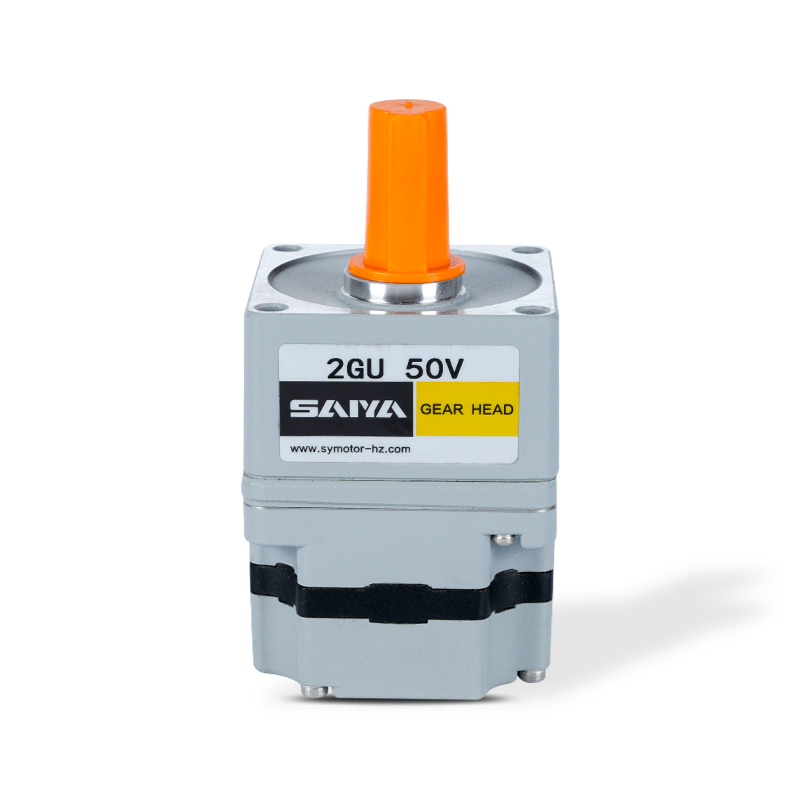

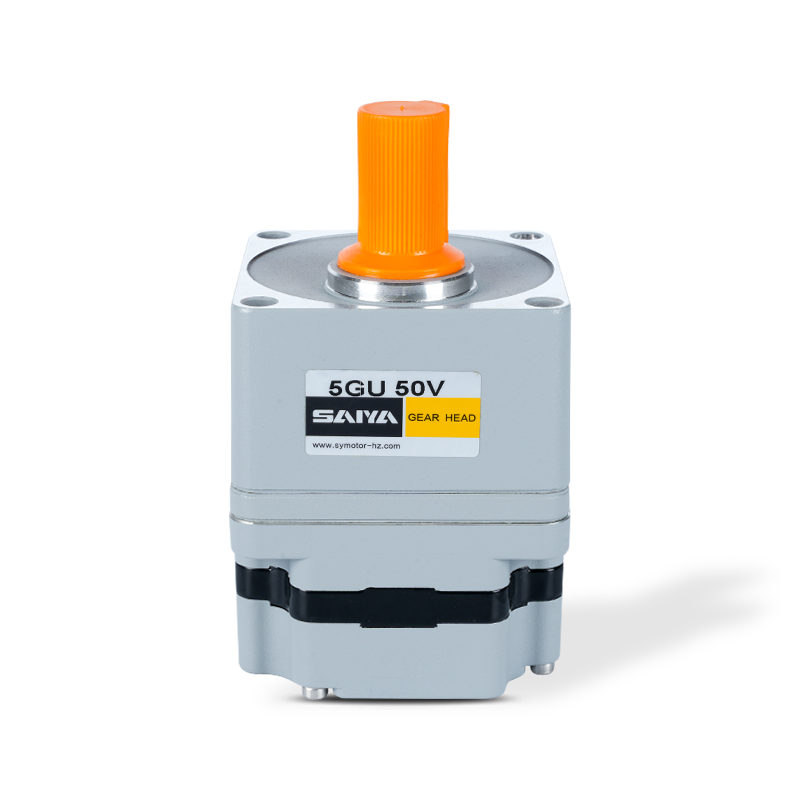

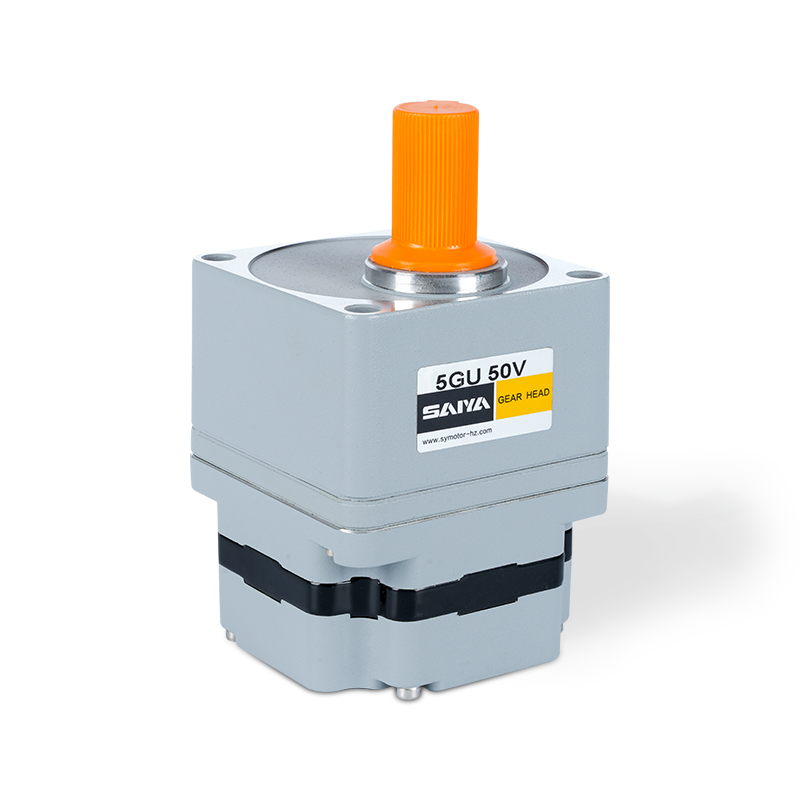

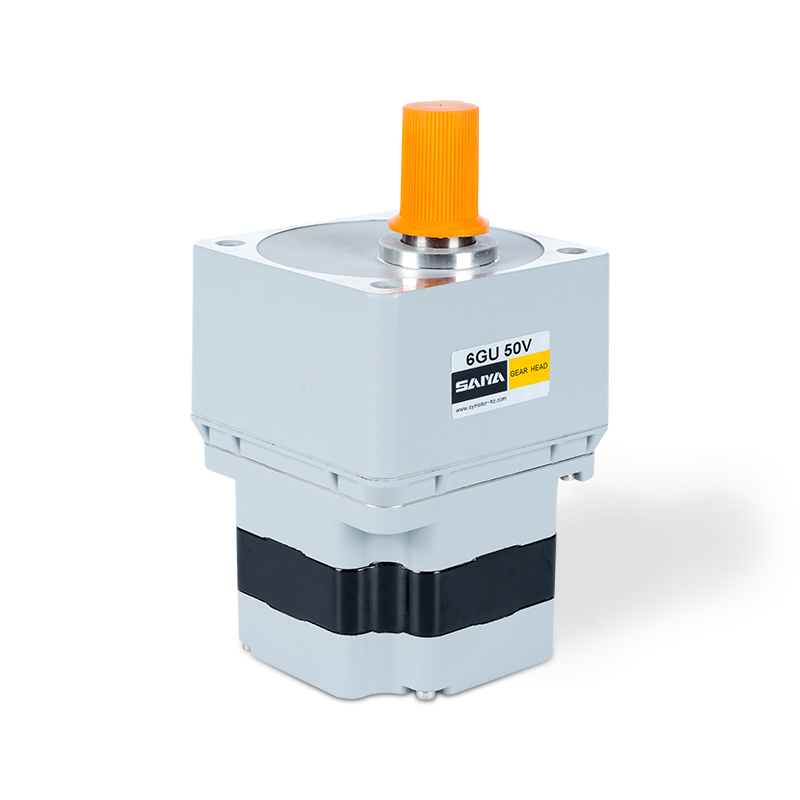

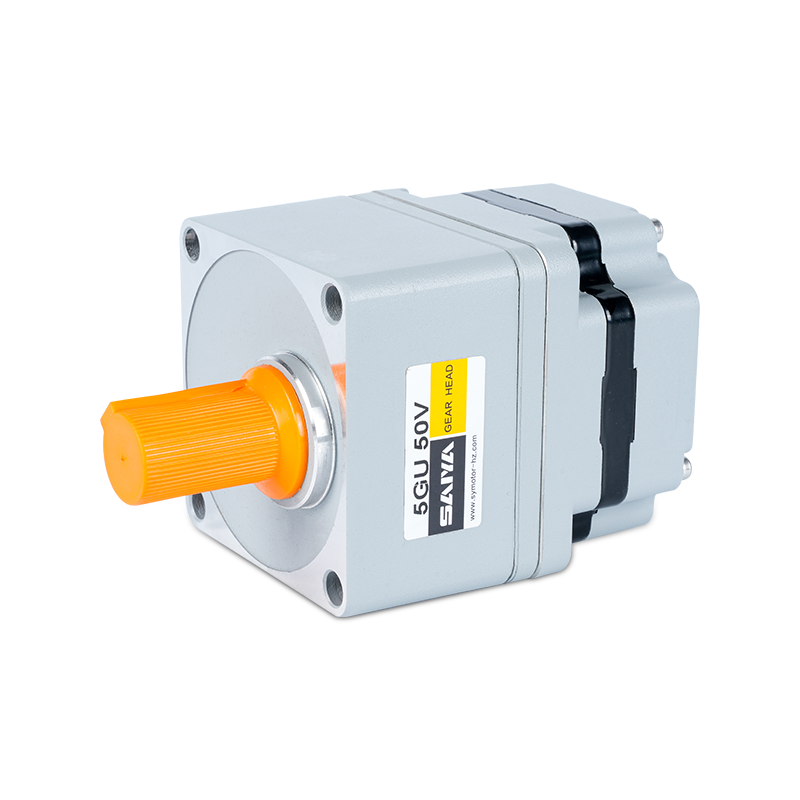

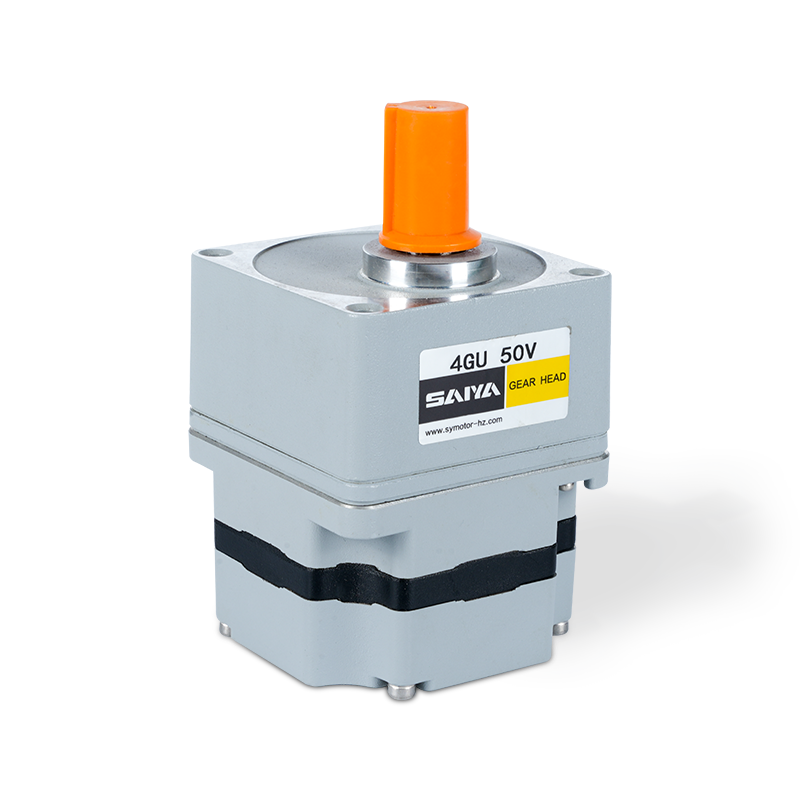

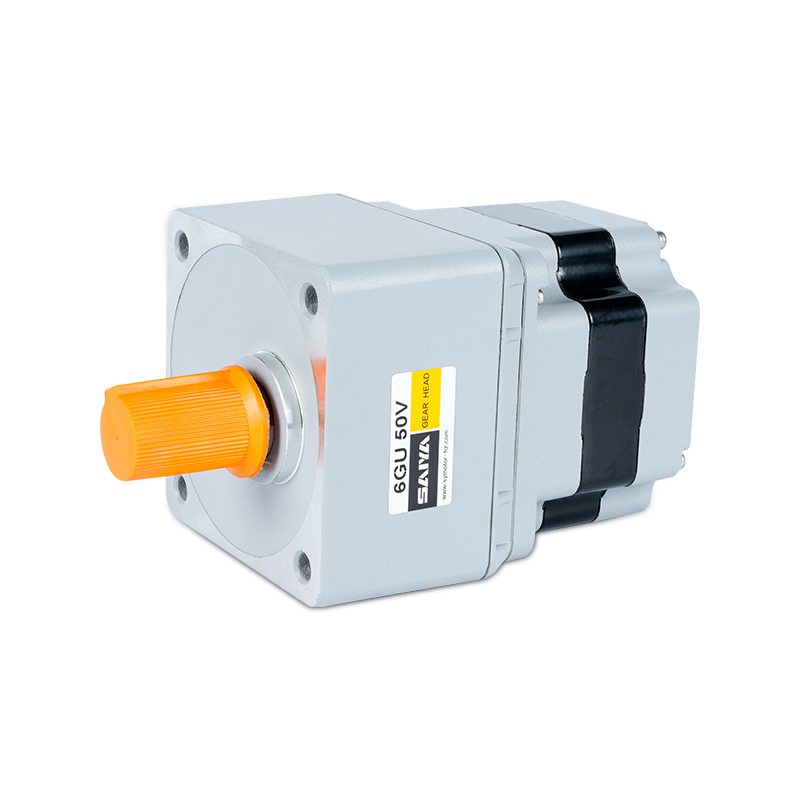

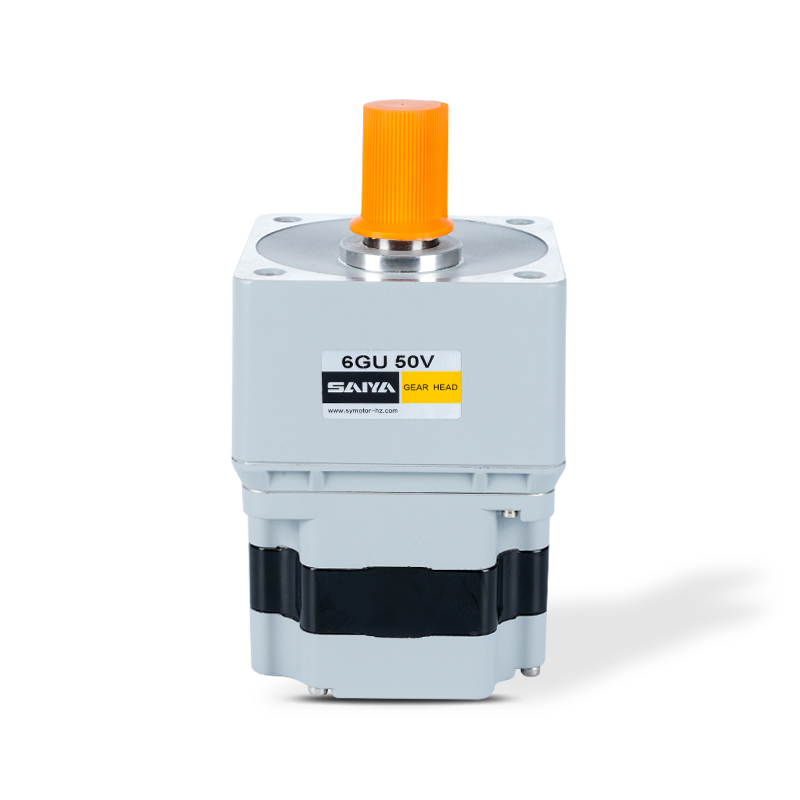

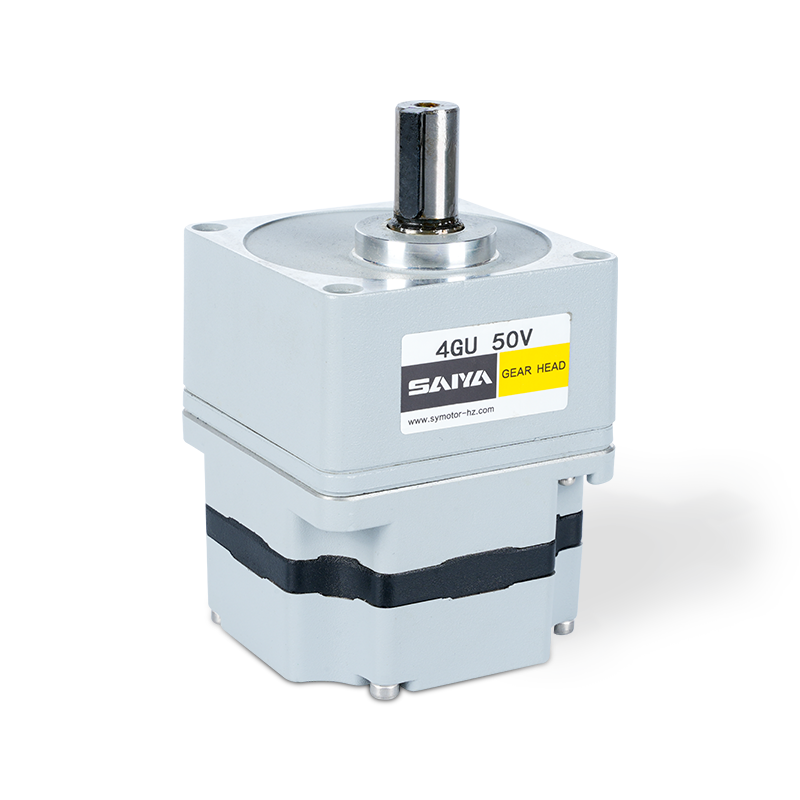

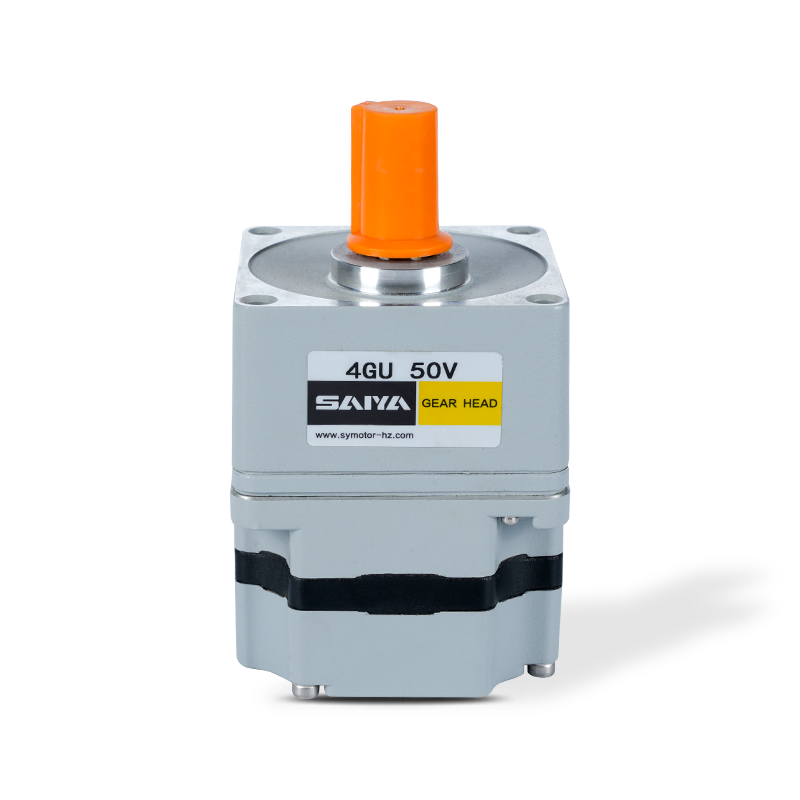

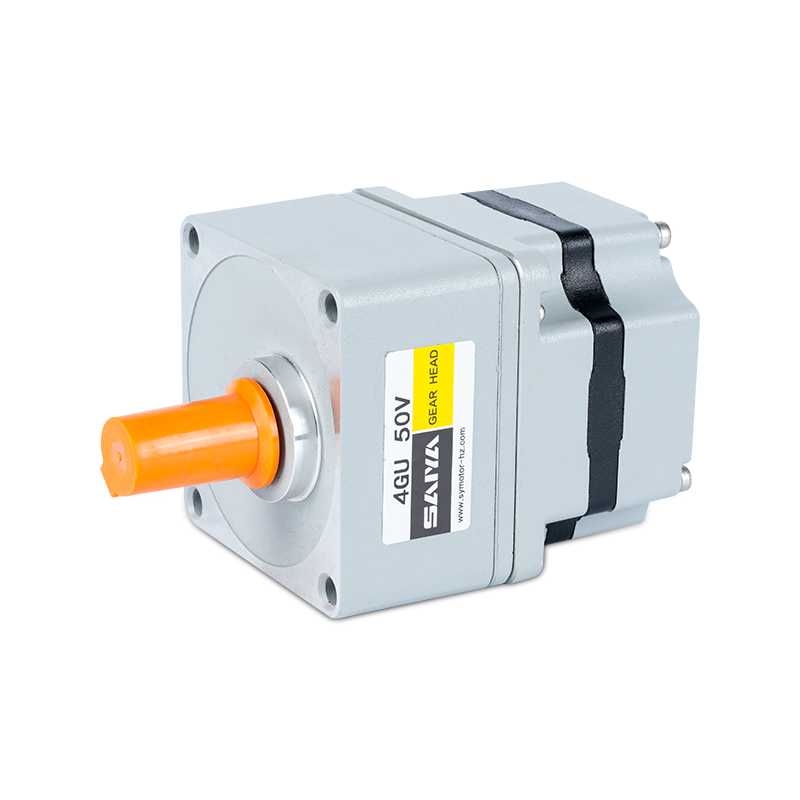

100V-120Vブラシレスギアモーター

  • 100V-120Vブラシレスギアモーター
  • 100V-120Vブラシレスギアモーター
  • 100V-120Vブラシレスギアモーター
  • 100V-120Vブラシレスギアモーター
前へ   |   次の記事はありません

+ カタログダウンロード 製品ビデオ

製品説明

100V-120Vブラシレスギアモーターは、正確で信頼性の高いモーション制御を必要とするさまざまなアプリケーション向けに設計された堅牢で効率的なソリューションです。このモーターは、100V〜120Vの電圧範囲内で動作し、標準の電源に適しています。 60mm x 60mmから104mm x 104mmの範囲のコンパクトな寸法により、スペース制約の環境に簡単に統合できます。

10Wから400Wの間の定格出力を備えたこのモーターは、汎用性の高いパフォーマンス機能を提供します。 2500 rpmの定格速度を達成するように設計されており、迅速かつ一貫した動作を確保しています。モーターの電流抽選は0.3aから0.6aの範囲であり、その出力に対する効率的な消費電力を示しています。

このブラシレスギアモーターのトルク出力は、0.036n.mから​​0.100n.mまで変化し、さまざまなアプリケーションで異なるトルク要件に対応しています。この範囲のトルクは、穏やかで強力な動きの両方を必要とするタスクに最適です。

100V-120Vブラシレスギアモーターは、高効率、コンパクトサイズ、信頼性の高いパフォーマンスを組み合わせて、産業用自動化、ロボット工学、およびその他の精密駆動型フィールドに選択肢となっています。低消費電力を維持しながら一貫したトルクと速度を提供する能力は、機能とエネルギー効率を保証します。

高電圧モーターパラメーター

モデル 電圧
v 		頻度
Hz 		定格電力
w 		定格電流
a 		定格速度
RPM 		定格トルク
N.M 		グレード保護
IP
S2BLD10-220GN 220-230 50/60 10 0.26 2500 0.036 44
100-120 50/60 10 0.50 2500 0.036 44
S2BLD15-220GN 220-230 50/60 15 0.30 2500 0.056 44
100-120 50/60 15 0.60 3000 0.056 44
S2BLD25-220GN 220-230 50/60 25 0.30 2500 0.100 44
100-120 50/60 25 0.60 2500 0.100 44

モーター電圧、電力、速度は、採用可能な次元の許可された状況の下で彼の要求に従ってカスタマイズされます。

タイプ

高電圧モーター

タイプ モデル
ピニオンシャフト 丸いシャフト
リードワイヤタイプ S2BLD10-220GN S2BLD10-220A
S2BLD15-220GN S2BLD15-220A
S2BLD25-220GN S2BLD25-220A

平行シャフトギアヘッド（別々に販売）

ギアヘッドタイプ ギアヘッドモデル ギア比
長寿命●低ノイズ 2GN□k 3、3.6、5、6、7.5、9、
12.5、15、18、25、30
36、50、60、75、90
100、120、150、180、200
2Gn10xk（小数ギアヘッド）

モデル名内のボックスにギア比を入力します。

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

速度は、モーターの同期速度をギア比で割ることによって計算されます。実際の速度は、負荷のサイズに応じて、表示された値よりも2％〜20％少ないです。

テーブルのギア比を超える速度を低下させるには、ギアヘッドとモーターの間に小数ギアヘッド（ギア比：10）を取り付けます。その場合、許容トルクは3n・m。です

手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
シャフト速度を出します 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
手当トルク 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

重量：モーター：0.5kg /ギアヘッド：0.48kg

モーターモデル ギアヘッドモデル ギア比 寸法
z2bld25-□gn 2GN□k 3〜18 32
25〜200 41

モデル名内にボックスにギア比を入力します（□）

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。 2GN10XK /重量：0.2kg

wRIEプラグホールに対応する信号説明

プラグホール 1 2 3 4
信号 u W Hz 胡
プラグホール 5 6 7 8
信号 v GND HW VCC

60圧力lタイプレデューサー

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

重量：モーター：0.9kg /ギアヘッド：0.48kg

キー・キーウェイ（キーはギアヘッドに含まれています）

ワイヤープラグホールに対応する信号説明

プラグホール 1 2 3 4
信号 u w Hz 胡
プラグホール 5 6 7 8
信号 v GND HW VCC
