高電圧ブラシレスギアモーター

220V-230Vブラシレスギアモーター

電圧サイズ：220-230V、60mmx60mm-104mmx104mm

定格電力：10-400W

定格速度：3000rpm

定格電流：0.3-7.1a

トルク：0.036-1.5n.m

前の記事はありません | 次

+ お問い合わせ + カタログダウンロード製品ビデオ

応用 エリア

当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

ロジスティクスソート
自動ロボット
レーザー切断
アクセス制御ゲート
太陽光発電所
医療機器
AGV

製品説明

220V-230VACブラシレスギアモーターは、正確で信頼できるモーションコントロールを必要とするさまざまなアプリケーション向けに設計された堅牢で効率的なソリューションです。このモーターは、220V〜230Vの電圧範囲内で動作し、標準の電源に適しています。 60mm x 60mmから104mm x 104mmの範囲のコンパクトな寸法により、スペース制約の環境に簡単に統合できます。

10Wから400Wの間の定格出力を備えたこのモーターは、汎用性の高いパフォーマンス機能を提供します。 3000 rpmの定格速度を達成するために設計されており、迅速かつ一貫した動作を確保しています。モーターの電流抽選は0.3aから7.1aの範囲であり、その出力に対する効率的な消費電力を示しています。

このブラシレスギアモーターのトルク出力は、0.036n.mから1.5n.mまで変化し、さまざまなアプリケーションで異なるトルク要件に対応しています。この範囲のトルクは、穏やかで強力な動きの両方を必要とするタスクに最適です。

220V-230VACブラシレスギアモーターは、高効率、コンパクトサイズ、信頼性の高いパフォーマンスを組み合わせて、産業自動化、ロボット工学、その他の精密駆動型フィールドに最適な選択肢となります。低消費電力を維持しながら一貫したトルクと速度を提供する能力は、最適な機能とエネルギー効率を保証します。

高電圧モーターパラメーター

モデル	電圧 v	頻度 Hz	定格電力 w	定格電流 a	定格速度 RPM	定格トルク N.M	グレード保護 IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

モーター電圧、電力、速度は、採用可能な次元の許可された状況の下で彼の要求に従ってカスタマイズされます。

タイプ

高電圧モーター

タイプ	モデル
タイプ	ピニオンシャフト	丸いシャフト
リードワイヤタイプ	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

平行シャフトギアヘッド（別々に販売）

ギアヘッドタイプ	ギアヘッドモデル	ギア比

長寿命●低ノイズ	2GN□k 4GN□k 5GU□KB 6GU□KB	3、3.6、5、6、7.5、9、 12.5、15、18、25、30 36、50、60、75、90 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK（小数ギアヘッド）

モデル名内のボックスにギア比を入力します。

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

速度は、モーターの同期速度をギア比で割ることによって計算されます。実際の速度は、負荷のサイズに応じて、表示された値よりも2％〜20％少ないです。

テーブルのギア比を超える速度を低下させるには、ギアヘッドとモーターの間に小数ギアヘッド（ギア比：10）を取り付けます。その場合、許容トルクは3n・m。です

60シリーズ手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

ギア比	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
出力シャフト速度	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
手当トルク	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80シリーズ手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

ギア比	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
出力シャフト速度	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
手当トルク	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90シリーズ手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

ギア比	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
出力シャフト速度	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
手当トルク	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104シリーズ手当トルクユニット：アップサイド（N.M）/ Belowside（kgf.cm）

ギア比	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
出力シャフト速度	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
手当トルク	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60シリーズ寸法（ユニットmm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

重量：モーター：0.5kg /ギアヘッド：0.48kg

モーターモデル

ギアヘッドモデル

ギア比

寸法

z2bld25-□gn

2GN□k

3〜18

25〜200

モデル名内にボックスにギア比を入力します（□）

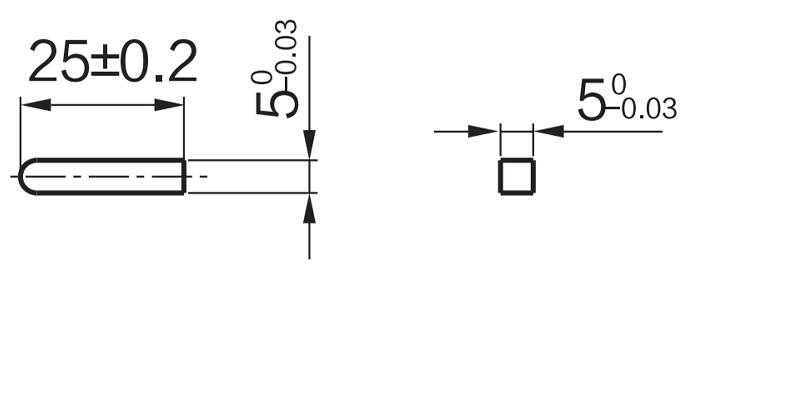

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。 2GN10XK /重量：0.2kg

wRIEプラグホールに対応する信号説明

プラグホール	1	2	3	4
信号	u	W	Hz	胡
プラグホール	5	6	7	8
信号	v	GND	HW	VCC

60圧力lタイプレデューサー
