家 / 製品 / マイクロACギアモーター / 誘導ACギアモーター / 15W誘導ACギアモーター

誘導ACギアモーター サプライヤー

製品を見る お問い合わせ
  • 15W誘導ACギアモーター
  • 15W誘導ACギアモーター
誘導ACギアモーター

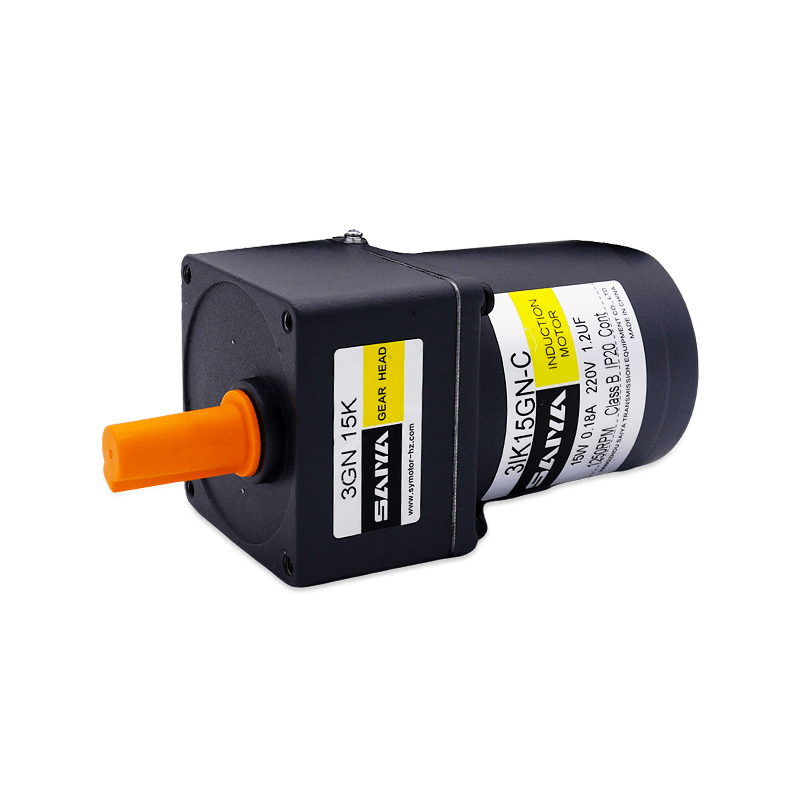

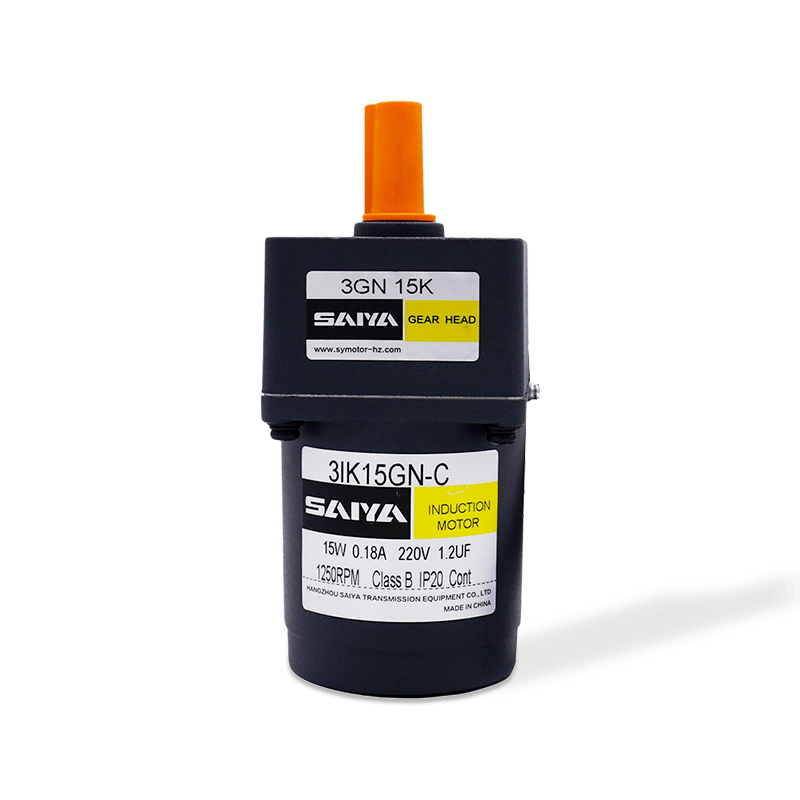

15W誘導ACギアモーター

電圧サイズ：15W、70mmx70mm

動作電圧：1PH 110V-3PH 220V/

コンデンサ容量：1.2-6uf

速度は、電気モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1450R/min）

  • 15W誘導ACギアモーター
  • 15W誘導ACギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

この15W誘導ACギアモーターは、幅広い産業用および家庭用アプリケーションに適した効率的でコンパクトで信頼性の高い小型モーターです。モーターフレーム70mm x 70mmにより、スペース制約の環境に簡単にインストールできます。単相110Vから3相220Vまでの範囲の電圧で使用でき、さまざまな電力システムのニーズを満たすために非常に適応性があります。

モーターのスムーズで効率的な動作を確保するために、1.2〜6UFの間のコンデンサを装備しています。その速度は、モーターの非同期速度に基づいており、50Hzで1分あたり1200回転（r/min）、1分あたり1450回転（R/min）で、さまざまな作業環境での速度要件を満たすことができます。

このモーターは、その効率と信頼性が高いため、自動化機器、コンベアベルト、包装機械、印刷機器など、さまざまな機器やアプリケーションシナリオに適しています。それは依然として低消費電力の下で十分な電力を提供することができ、省エネ装置にとって理想的なドライブの選択肢です。高品質の材料と精密な製造プロセスを使用すると、モーターの耐久性と安定性が得られ、メンテナンスコストとダウンタイムが削減されます。

誘導モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
ピニオンシャフト 丸いシャフト
3ik15gn-a 3ik15a-a 15 1PH
100 		50 0.35 90 125 1200 6.0
60 0.33 85 105 1450
3ik15gn-e 3ik15a-e 15 1PH
110 		60 0.30 65 105 1450 5.0
1PH
120 		0.32
3IK15GN-C 3IK15A-C 15 1PH
220 		50 0.18 90 125 1200 1.2
1PH
230 		0.20
3ik15gn-h 3ik15a-h 15 1PH
220 		60 0.16 65 105 1450
1PH
230 		0.15 70
3IK15GN-S 3ik15a-s 15 3PH
220 		50 0.14 220 125 1200
60 0.12 180 105 1450

reuersibeモーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
ピニオンシャフト 丸いシャフト
3RK15GN-A 3RK15A-A 15 1PH 100 50 0.40 110 125 1200 7.0
60 0.56 105 105 1450
3rk15gn-e 3rk15a-e 15 1PH110 60 0.43 85 105 1450 6.0
1PH120 0.42
3RK15GN-C 3RK15A-C 15 1PH220 50 0.23 110 125 1200 1.5
1PH230
3RK15GN-H 3RK15A-H 15 1PH220 60 0.20 85 105 1450 1.5
1ph230 90

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
3IK15RGN-A 3ik15ra-a 15 1PH
100 		50 90～1350 120 35 55 0.35 6.0
60 90 ～1650 0.33
3ik15rgn-e 3IK15BA-F 15 1PH
110 		60 90 ～1650 125 35 55 0.30 5.0
1PH
120 		0.32
3IK15RGN-C 3ik15ra-c 15 1PH
220 		50 90～1350 120 35 54 0.18 1.2
1PH
230 		0.20
3ik15rgn-h 3ik15ra-h 15 1PH
220 		60 90 ～1650 85 35 52 0.16 1.2
1ph
230 		105 55 0.15

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
3ik15gn-a
3ik15gn-e
3IK15GN-C
3ik15gn-h
3IK15GN-S 		3GN□k 50Hz 0.30 0.36 0.51 0.61 0.76 0.91 1.3 1.5 1.8 2.3 2.7 3.3 4.1 5 5 5 5 5 5 5 5
3.06 3.67 5.20 6.22 7.75 9.28 13.2 15.3 18.3 23.4 27.5 33.7 41.8 50 50 50 50 50 50 50 50
60Hz 0.26 0.31 0.43 0.51 0.64 0.77 1.1 1.3 1.5 1.9 2.3 2.8 3.5 4.2 5 5 5 5 5 5 5
2.65 3.16 4.38 5.20 6.53 7.85 11.2 13.2 15.3 19.3 23.4 28.5 35.7 42.8 50 50 50 50 50 50 50

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ（誘導/可逆モーター）

重量：モーター：1.1kg /ギアヘッド：0.5kg

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

リード配線タイプ（ブレーキモーター）

重量：モーター：1.47kg /ギアヘッド：0.5kg

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.3kg

リード配線タイプ（速度制御モーター）

重量：モーター：1.2kg /ギアヘッド：0.5kg

ギアヘッドモデル ギア比 L1
3GN□k 3～18 32
25 ～200 42

モデル名内にボックスにギア比を入力します（□）
