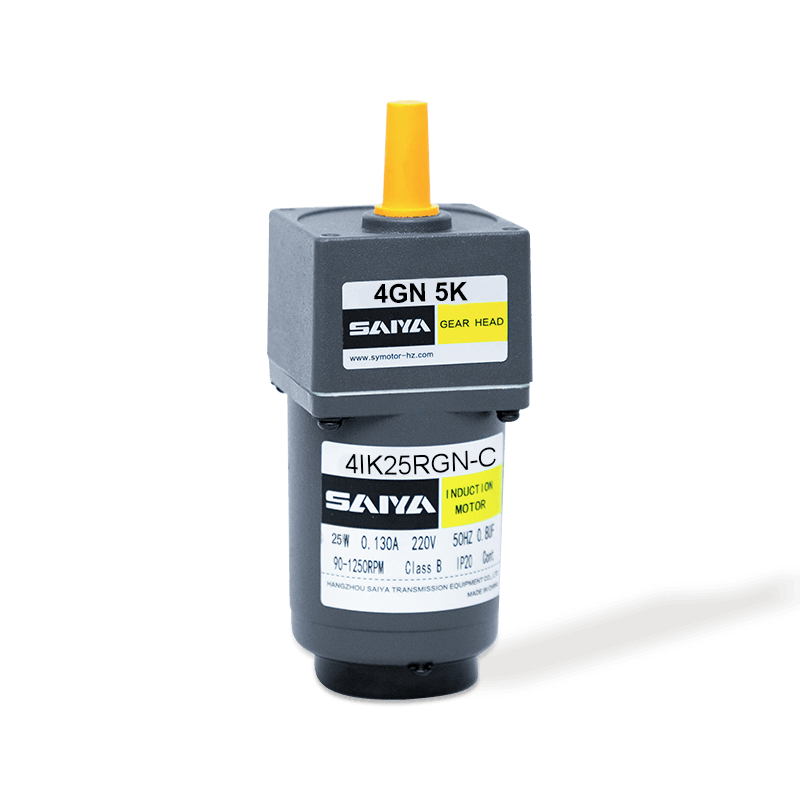

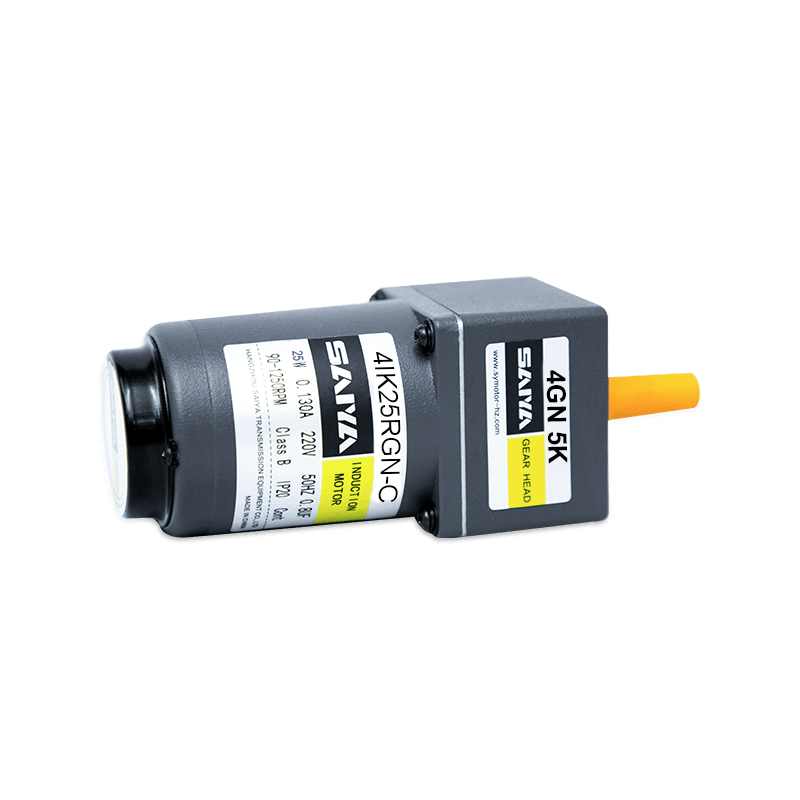

25W速度制御ACギアモーター

  • 25W速度制御ACギアモーター
  • 25W速度制御ACギアモーター
前へ   |   次

+ カタログダウンロード 製品ビデオ

製品説明

速度制御を備えた25W、80x80mm ACギアモーターはコンパクトでありながら強力で、さまざまな小型機械用途に最適であり、モーター速度の正確な調節を提供するための速度コントローラーを装備しています。これらのモーターの現在の使用は0.23から0.50Aの範囲であり、過度の消費電力なしで効率的なパフォーマンスを確保します。 88〜105mn・mの間の定格トルクを提供し、中程度の力を必要とするタスクに適しています。

これらのモーターの傑出した機能の1つは、90〜1650 rpmに及ぶ調整可能な速度範囲です。この汎用性により、ゆっくりとした着実な操作から急速な動きを必要とする操作まで、幅広いアプリケーションで使用することができます。統合された速度コントローラーはユーザーフレンドリーであるため、プロジェクトの特定の要件に合わせてモーター速度を簡単に調整できます。

誘導モーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リードワイヤタイプ
寸法① 		端子ボックスタイプ
寸法②
4ik25gn-a
（4ik25a-a） 		4ik25gn-at
（4ik25a-at） 		25 1PH
100 		50 0.50 120 200 1250 8.0
60 0.55 165 1550
4ik25gn-e
（4ik25a-e） 		4ik25gn-et
（4ik25a-et） 		25 1PH
110 		60 0.45 120 165 1550 7.0
1PH
120 		0.50
4ik25gn-c
（4ik25a-c） 		4ik25gn-ct
（4ik25a-ct） 		25 1PH
220 		50 0.25 120 200 1250 1.8
1PH
230 		0.23
4ik25gn-h
（4ik25a-h） 		4ik25gn-ht
（4ik25a-ht） 		25 1PH
220 		60 0.23 120 165 1550
1PH
230
4ik25gn-s
（4ik25a-s） 		4ik25gn-st
（4ik25a-st） 		25 3PH
220 		50 0.185 350 200 1250
60 0.170 250 165 1550

reuersibeモーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リードワイヤタイプ
寸法① 		端子ボックスタイプ
寸法②
4RK25GN-A
（4RK25A-A） 		4RK25GN-AT
（4RK25A-AT） 		25 1PH
100 		50 0.59 160 200 1250 10.0
60 0.69 140 165 1550
4rk25gn-e
（4RK25A-E） 		4rk25gn-et
（4RK25A-ET） 		25 1PH
110 		60 0.45 140 165 1550 8.0
1PH
120 		0.50

4RK25GN-C
（4RK25A-C）
4RK25GN-CT
（4RK25A-CT） 		25 1PH
220 		50 0.29 140 200 1250 2.2
1PH
230 		0.30 160
4RK25GN-H
（4RK25A-H） 		4rk25gn-ht
（4RK25A-HT） 		25 1PH
220 		60 0.35 140 165 1550 2.2
1ph
230

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
4ik25rgn-a 4ik25ra-a 25 1PH
100 		50 90～1350 190 47 88 0.50 8.0
60 90 ～1650 0.55
4ik25rgn-e 4ik25ra-e 25 1PH
110 		60 90 ～1650 190 50 105 0.45 7.0
1PH
120 		0.50
4IK25RGN-C 4ik25ra-c 25 1PH
220 		50 90～1350 190 47 88 0.25 1.8
1PH
230 		0.23
4ik25rgn-h 4ik25ra-h 25 1PH
220 		60 90 ～1650 190 45 88 0.23 1.8
1ph
230

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
4ik25gn-a□
4ik25gn-e□
4ik25gn-c□
4ik25gn-h□
4ik25gn-s□ 		4gnck 50Hz 0.49 0.58 0.81 0.97 1.2 1.5 2.0 2.4 2.9 3.7 4.4 5.3 6.6 7.9 8 8 8 8 8 8 8
5.00 5.91 8.26 9.89 12.2 15.3 20.4 24.4 29.6 37.7 44.9 54.1 67.3 80 80 80 80 80 80 80 80
60Hz 0.40 0.48 0.67 0.80 1.0 1.2 1.7 2.0 2.4 3.0 3.6 4.3 5.4 6.5 8 8 8 8 8 8 8
4.08 4.89 6.83 8.16 10.2 12.2 17.3 20.4 24.4 30.6 36.7 43.8 55.1 66.3 80 80 80 80 80 80 80

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

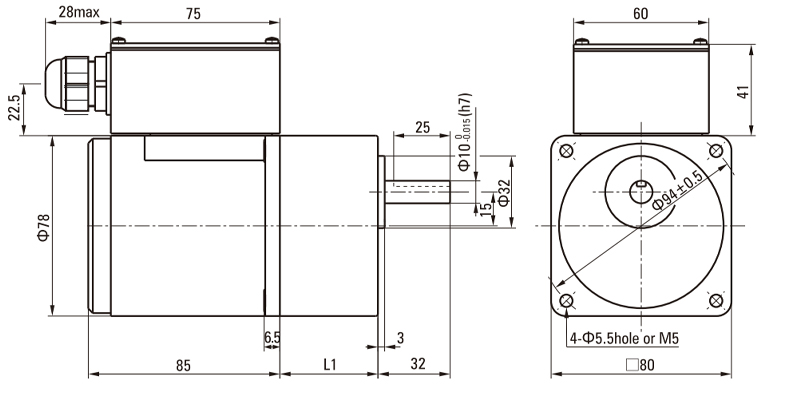

リード配線タイプ（誘導/可逆モーター）

重量：モーター：1.6kg /ギアヘッド：0.8kg

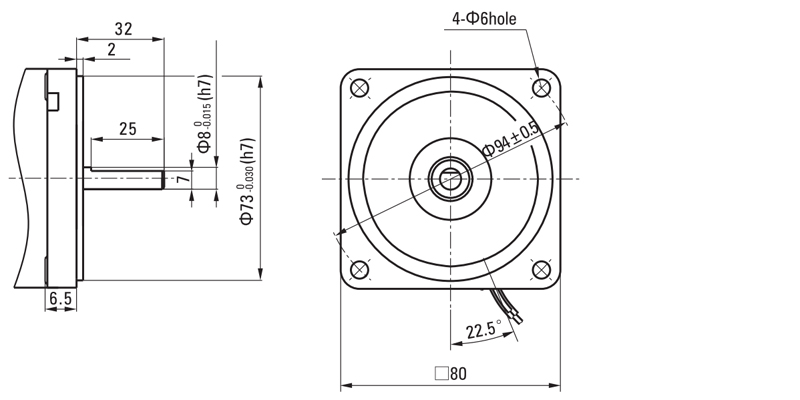

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

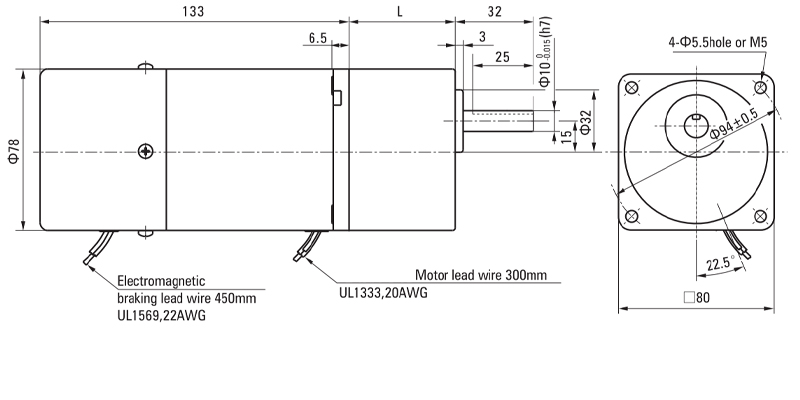

リード配線タイプ（ブレーキモーター）

重量：モーター：2.15kg /ギアヘッド：0.8kg

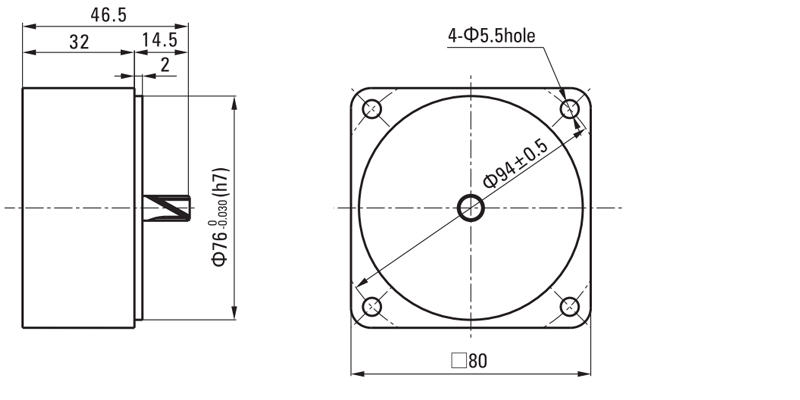

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.41kg

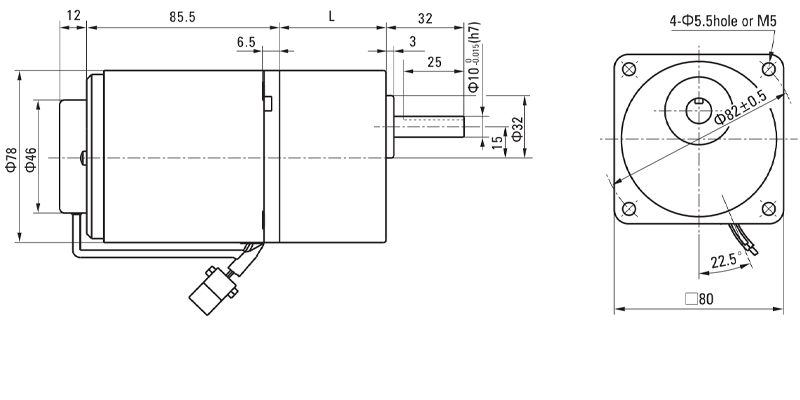

リード配線タイプ（速度制御モーター）

重量：モーター：1.7kg /ギアヘッド：0.8kg

ギアヘッドモデル ギア比 L1
4GN□k 3～18 32
25 ～200 43.5

モデル名内にボックス（□）にギア比を入力します

リード配線タイプ（速度制御モーター）

重量：モーター：1.75kg /ギアヘッド：0.8kg

ギアヘッドモデル ギア比 L1
4GN□k 3～18 32
25 ～200 43.5

モデル名内にボックスにギア比を入力します（□）
