ブラシ付きDCギアモーター

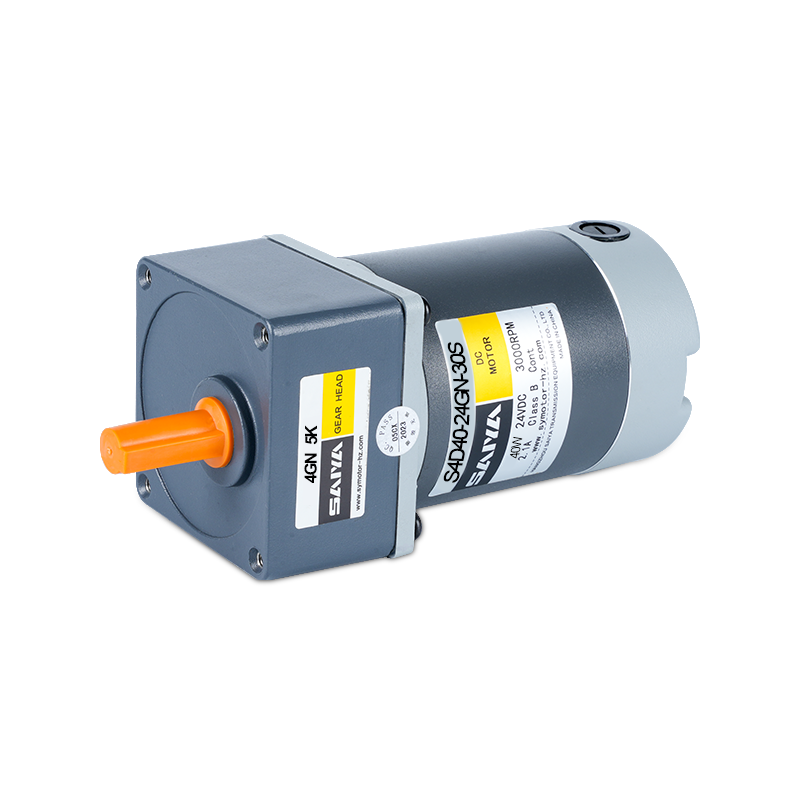

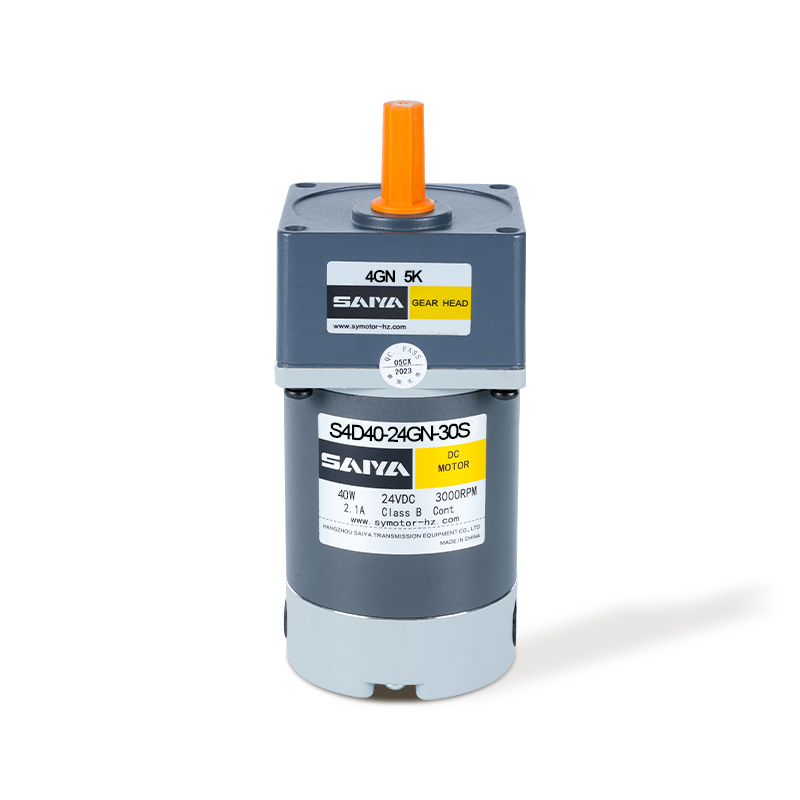

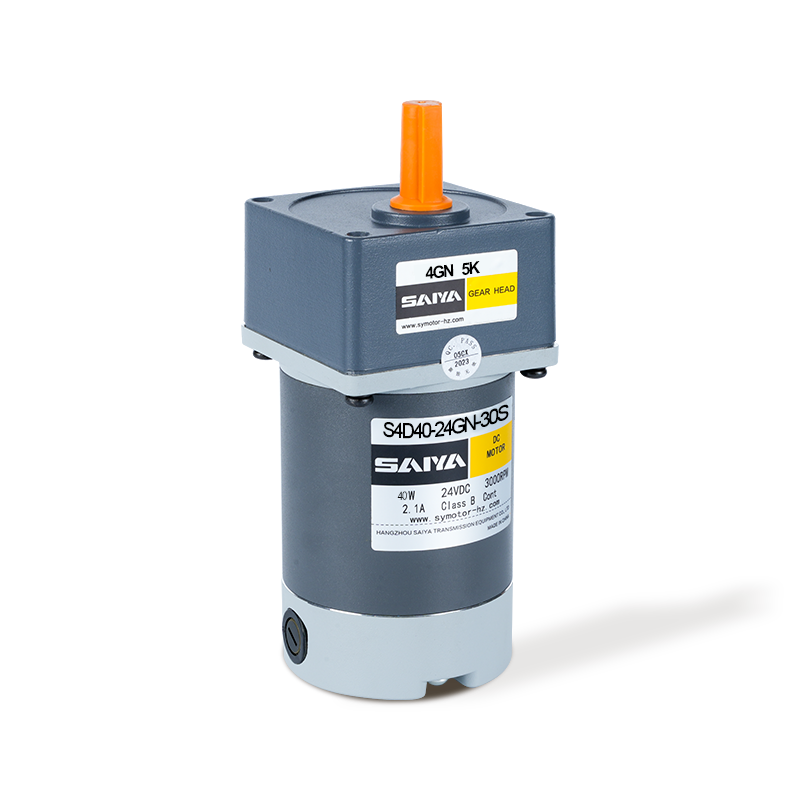

40WブラシDCギアモーター

電圧サイズ：40W、80mmx80mm
動作電圧：12-90V
負荷パラメーターなし：速度3000-3200RPM
使用済み：0.2-1.4a
負荷パラメーター：回転速度2850-3100RPM
使用済み：0.5-3.6a
トルク：77-84mn.m

  • 40WブラシDCギアモーター
  • 40WブラシDCギアモーター
  • 40WブラシDCギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

40WのブラシDCギアモーターは、高性能と適応性を提供し、さまざまな産業および趣味のアプリケーションに最適です。 80mm x 80mmのフレームサイズのこのモーターは、電力を妥協することなく限られたスペースに収まるように設計されています。 12〜90Vの広い電圧範囲で動作し、さまざまな電源と制御システムに柔軟性を提供します。

無負荷条件では、モーターは3000〜3200 rpmの速度で動作し、0.2-1.4aの間に電流を引き出します。負荷がかかっている場合、速度はわずかに減少して2850-3100 rpmになり、対応する電流の引き分けは0.6-3.5aです。このモーターは、77-84mn.mのトルクを提供し、厳しいタスクを簡単に処理できるようにします。

40WブラシDCギアモーターは、正確な速度とトルク制御を必要とするアプリケーションに最適です。これは、ロボット工学、自動化されたシステム、小さな機械、および信頼性とパフォーマンスが不可欠なその他のプロジェクトでの使用に適しています。モーターの広範な電圧と電流範囲は、多様な電子コントローラーと電源セットアップとの互換性を高めます。

25wモーター性能パラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S4D25-12□ 12 25 3200 1.4マックス 3100 77 3.6 2000 1.7
S4D25-24□ 24 25 3000 0.7マックス。 2850 84 1.7 2000 1.7
S4D25-90□ 90 25 3200 0.2 max。 3000 80 0.5 2000 1.7

40wモーターパフォーマンスパラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v W r/min a r/min mn.m a h kg
S4D40-12□ 12 40 3100 2.0マックス 2800 136 5.2 2000 1.8
S4D40-24□ 24 40 3100 0.8マックス。 3000 127 2.1 2000 1.8
S4D40-90□ 90 40 3200 0.3マックス。 3000 127 0.7 2000 1.8

モーター電圧、電力、速度は、採用可能な次元の許可された状況の下で彼の要求に従ってカスタマイズされます。

ギアモータートルクテーブル

ギアヘッドは別々に販売されています。小数のギアヘッドは使用できません。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景（□）は、モーターの同じ回転方向を示し、他の方向は反対です。

速度は、モーターの同期速度をギア比で割ることによって計算されます。実際の速度は、荷重のサイズに応じて、表示された値の2％〜20％少ないです。

テーブルのギア比を超える速度を低下させるには、ギアヘッドとモーターの間に小数ギアヘッド（ギア比：10）を取り付けます。その場合、許容トルクは8nmです。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ ギア比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S4D25-24GN 速度r/min 950 792 570 475 380 317 285 228 190 158 143 114 95 79 71 57 48 38 32 29 24 19 16 14
4GN□k 0.20 0.24 0.34 0.41 0.51 0.61 0.68 0.85 1.02 1.22 1.36 1.53 1.83 2.20 2.44 3.05 3.30 4.12 4.95 5.50 6.60 8.00 8.00 8.00
1.99 2.39 3.32 3.99 4.99 5.98 6.65 8.31 10.0 12.0 13.3 15.0 18.0 21.5 23.9 29.9 32.3 40.4 48.5 53.9 64.6 80.0 80.0 80.0
S4D40-24GN 速度r/min 1000 833 600 500 400 333 300 240 200 167 150 120 100 83 75 60 50 40 33 30 25 20 17 15
4gn□k 0.31 0.37 0.52 0.62 0.77 0.93 1.03 1.29 1.55 1.86 2.06 2.32 2.78 3.34 3.71 4.64 5.01 6.27 7.52 8.00 8.00 8.00 8.00 8.00
3.03 3.64 5.05 6.06 7.58 9.10 10.1 12.6 15.2 18.2 20.2 22.7 27.3 32.7 36.4 45.5 49.1 61.4 73.7 80.0 80.0 80.0 80.0 80.0

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

25W：重量：モーター：1.7kg /ギアヘッド：0.80kg
40W：重量：モーター：1.8kg /ギアヘッド：0.80kg


ギアヘッドモデル ギア比 L1
4GN□k 3～18 32
25 ～200 41

モデル名内にボックス（□）にギア比を入力します。

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプと同じです。

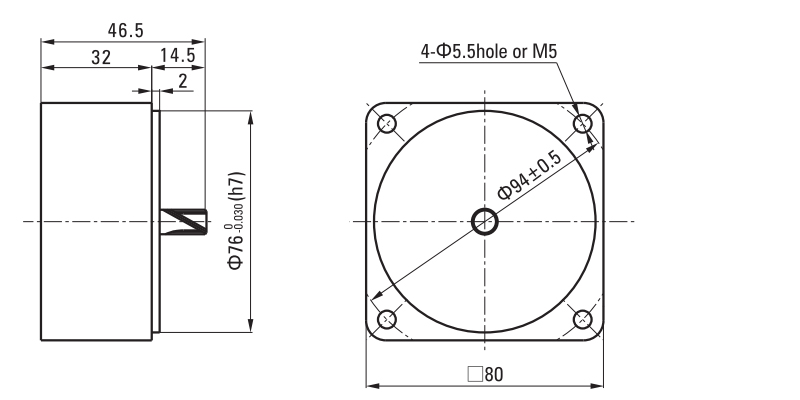

小数ギアヘッド

GNピニオンシャフトタイプに接続できます
4gn10x
重量：0.41kg
