家 / 製品 / ブラシ付きDCギアモーター / 25WブラシDCギアモーター

ブラシ付きDCギアモーター サプライヤー

製品を見る お問い合わせ
  • 25WブラシDCギアモーター
  • 25WブラシDCギアモーター
  • 25WブラシDCギアモーター
ブラシ付きDCギアモーター

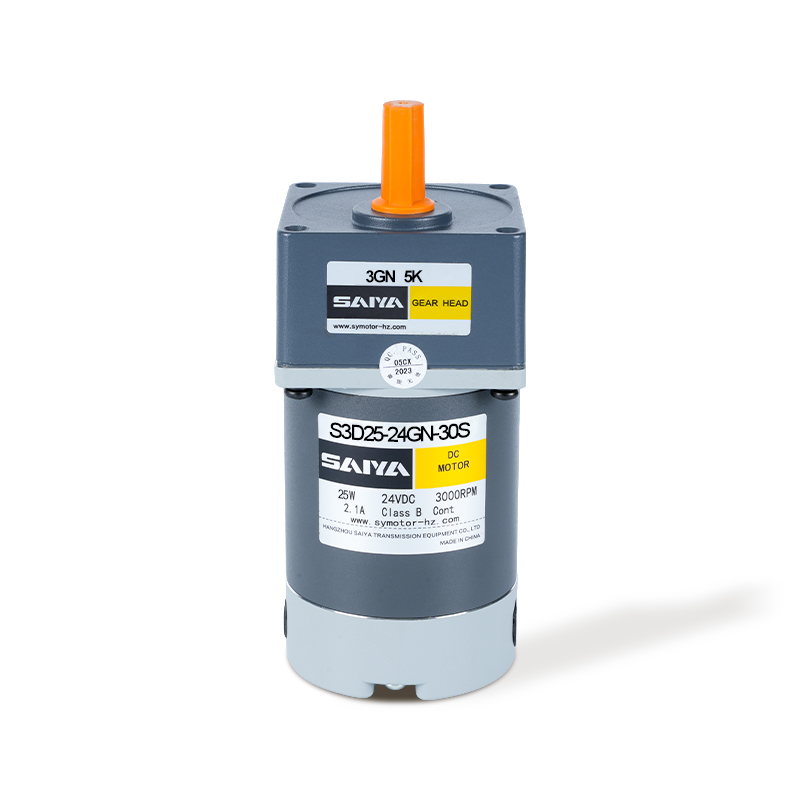

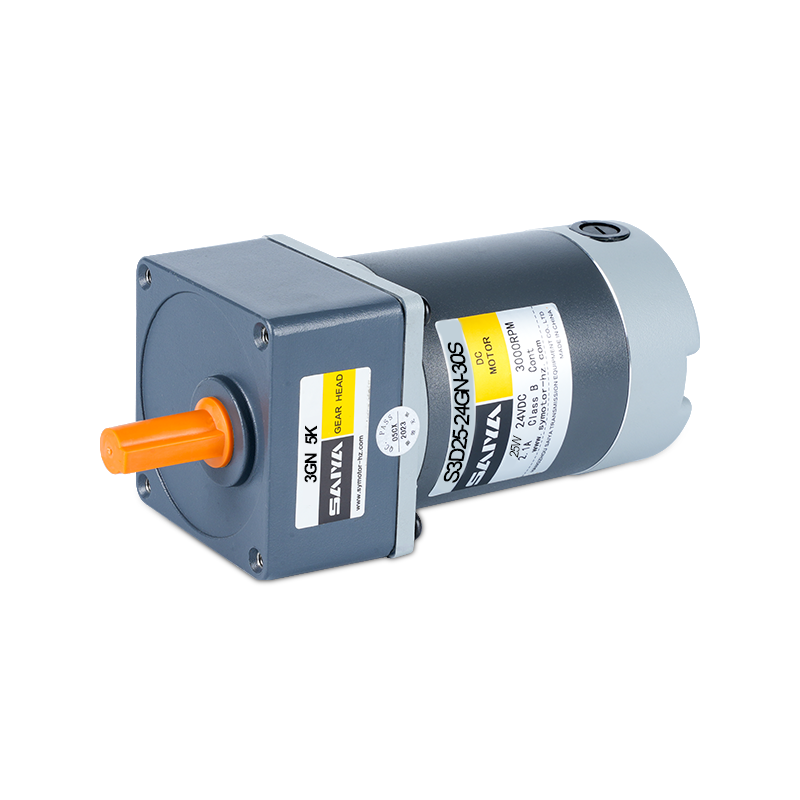

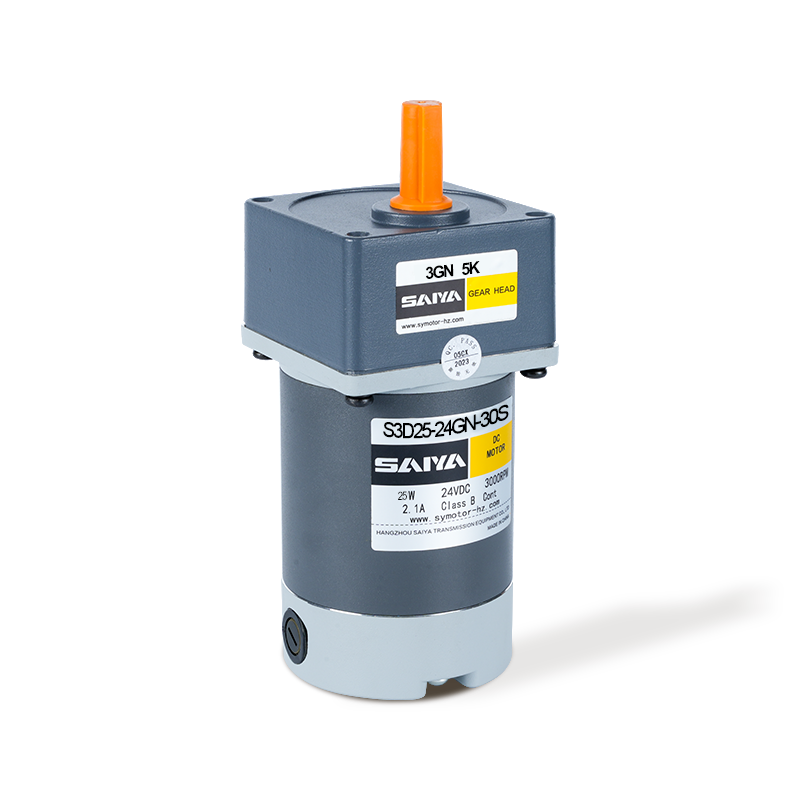

25WブラシDCギアモーター

電圧サイズ：25W、70mmx70mm
動作電圧：12-90V
負荷パラメーターなし：速度3100-3300RPM
使用済み：0.3-1.0a
負荷パラメーター：回転速度2700-3000rpm
使用済み：0.6-3.5a
トルク：80-88mn.m

  • 25WブラシDCギアモーター
  • 25WブラシDCギアモーター
  • 25WブラシDCギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

25WのブラシDCギアモーターは、高性能と適応性を提供し、さまざまな産業および趣味のアプリケーションに最適です。 70mm x 70mmのフレームサイズのこのモーターは、電力を損なうことなく限られたスペースに収まるように設計されています。 12〜90Vの広い電圧範囲で動作し、さまざまな電源と制御システムに柔軟性を提供します。

無負荷条件では、モーターは3100〜3300 rpmの速度で走行し、0.3-1.0aの間に電流を引きます。負荷がかかっている場合、速度はわずかに減少して2700-3000 rpmに減少し、対応する電流の引き分けは0.6-3.5aです。このモーターは、80〜88mn.mのトルクを提供し、厳しいタスクを簡単に処理できるようにします。

25WブラシDCギアモーターは、正確な速度とトルク制御を必要とするアプリケーションに最適です。これは、ロボット工学、自動化されたシステム、小さな機械、および信頼性とパフォーマンスが不可欠なその他のプロジェクトでの使用に適しています。モーターの広範な電圧と電流範囲は、多様な電子コントローラーと電源セットアップとの互換性を高めます。

モーター性能パラメーター

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v w r/min a r/min mn.m a h kg
S3D25-12□ 12 25 3300 1.0
マックス。 		3000 80 3.5 2000 1.0
S3DW25-12□ 12 25 3300 1.0
マックス。 		3000 80 3.5 2000 1.0
S3D25-24□ 24 25 3200 0.5
マックス。 		2800 85 1.6 2000 1.0
S3DW25-24□ 24 25 3200 0.5
マックス。 		2800 85 1.6 2000 1.0
S3D25-90□ 90 25 3100 0.3
マックス。 		2700 88 0.6 2000 1.0
S3DW25-90□ 90 25 3100 0.3
マックス。 		2700 88 0.6 2000 1.0

モーター電圧、電力、速度は、採用可能な次元の許可された状況の下で彼の要求に従ってカスタマイズされます

モデルのDの後にWを使用して、外部ブラシモーターを表現します。 Z20W06-12GN.LF NO Wなど、外部ブラシモーター用の標準的な内部ブラシモーターを意味します。ブラシを直接交換できます。内部の場合は、最初にモーターを分解する必要があります。

ギアモータートルクテーブル

モデル 電圧 力 ロードなしパラメーター ロードパラメーター 人生のブラシ モーター重量
スピード 現在 スピード トルク 現在
v w r/min a r/min mn.m a h kg
S2D10-12□ 12 10 3200 1.0 max。 2800 34 2.0 2000 0.7
S2DW10-12□ 12 10 3200 1.0 max。 2800 34 2.0 2000 0.7
S2D10-24□ 24 10 3300 0.5マックス。 3000 32 0.9 2000 0.7
S2DW10-24□ 24 10 3300 05マックス 3000 32 0.9 2000 0.7
S2D10-90□ 90 10 3200 0.3マックス。 2800 34 0.6 2000 0.7
S2DW10-90□ 90 10 3200 0.3マックス。 2800 34 0.6 2000 0.7

ギアヘッドは別々に販売されています。小数のギアヘッドは使用できません。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景（□）は、モーターの同じ回転方向を示し、他の方向は反対です。

速度は、モーターの同期PEDをギアティオで割ることによって計算されます。実際の速度は、負荷のサイズに応じて、表示された値よりも2％〜20％少ないです。

テーブルのギア比を超える速度を低下させるには、ギアヘッドとモーターの間に小数ギアヘッド（ギア比：10）を取り付けます。その場合、許容トルクは5nm。です

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ ギア比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

スピード

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn□k 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

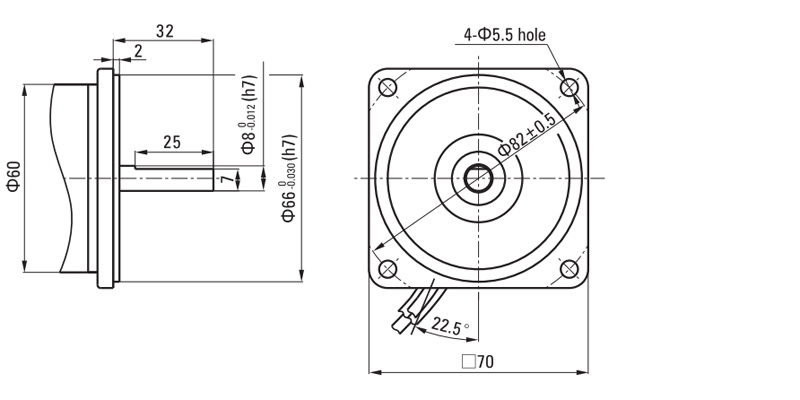

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ

重量：モーター：1.0kg /ギアヘッド：0.55kg

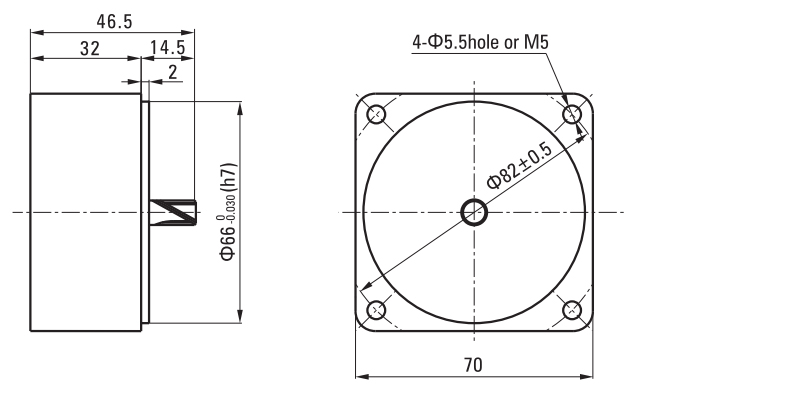

ギアヘッドモデル ギア比 L1
3GN□k 3～18 32
25 ～200 42

モデル名内にボックス（□）にギア比を入力します。

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプと同じです。

小数ギアヘッド

GNピニオンシャフトタイプに接続できます
3GN10X
重量：0.31kg
