らせん状の惑星ギアボックス

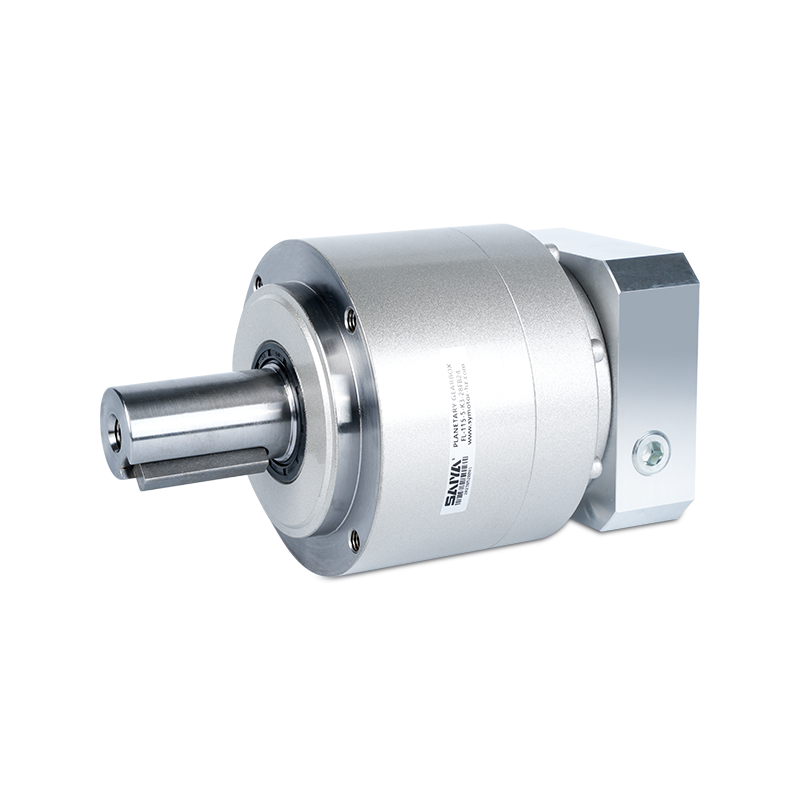

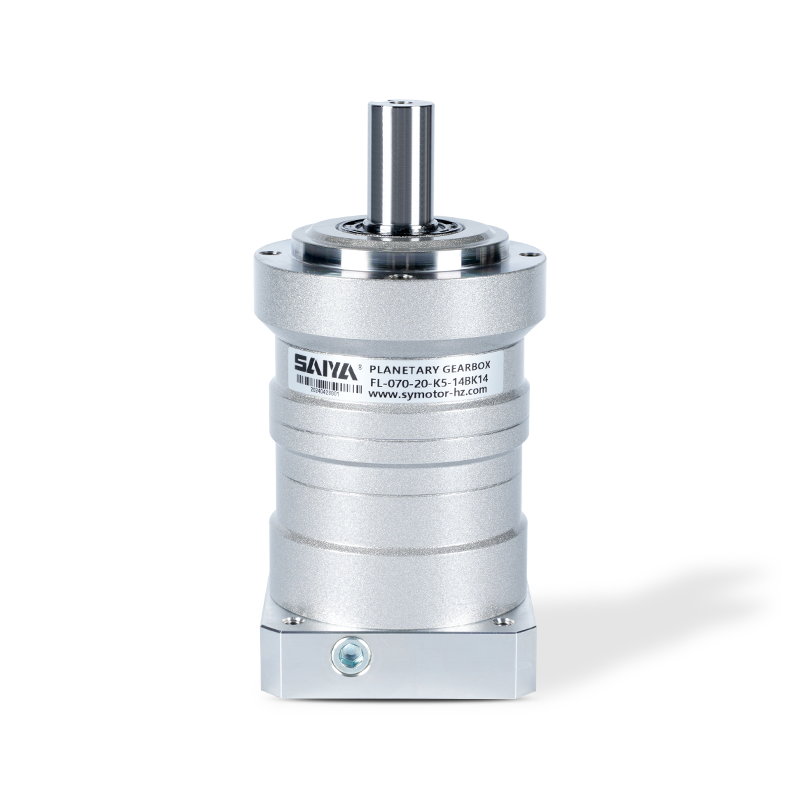

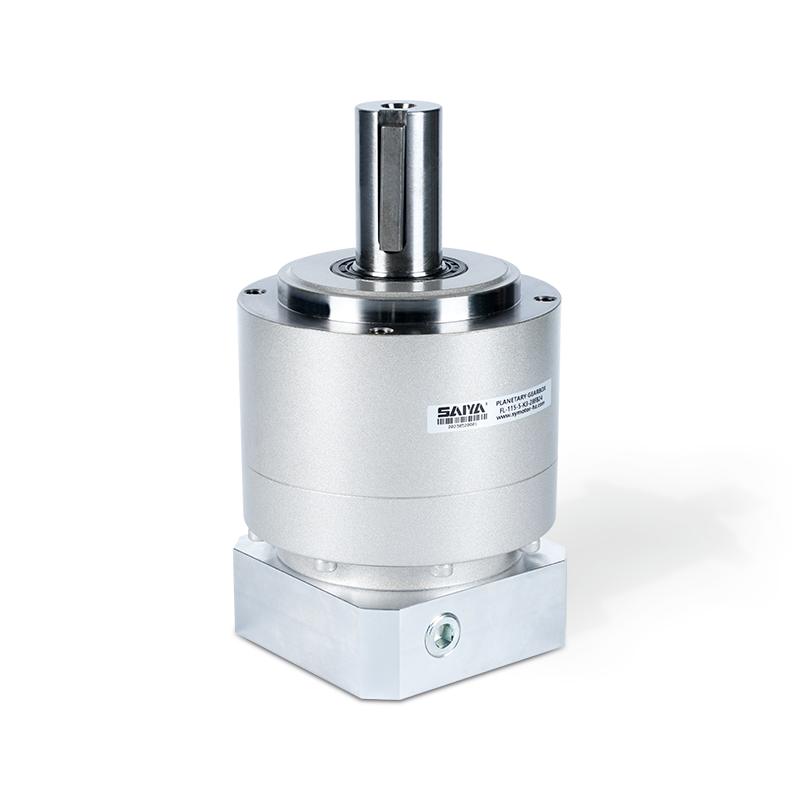

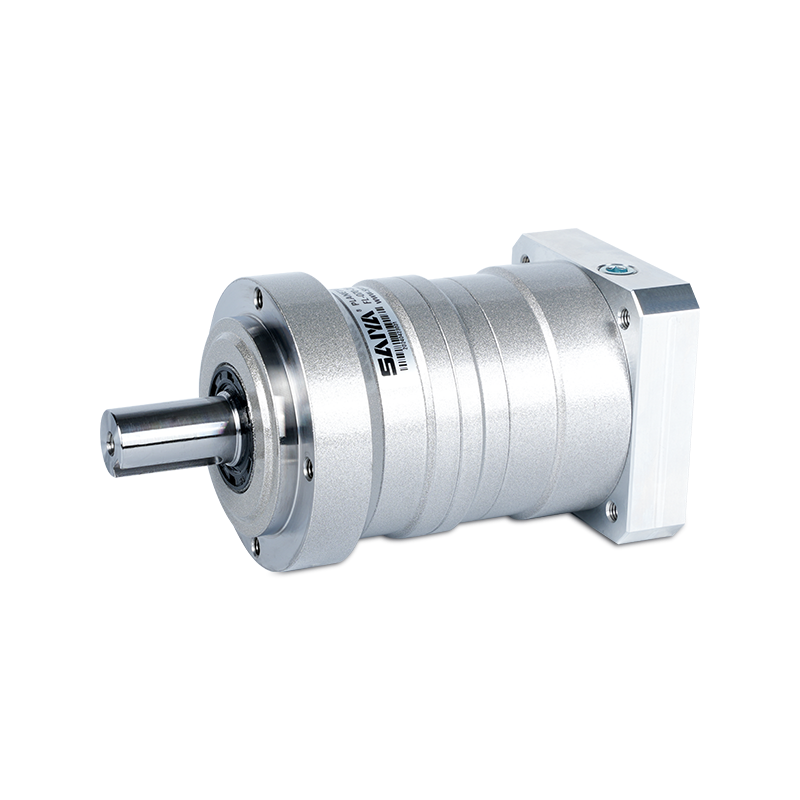

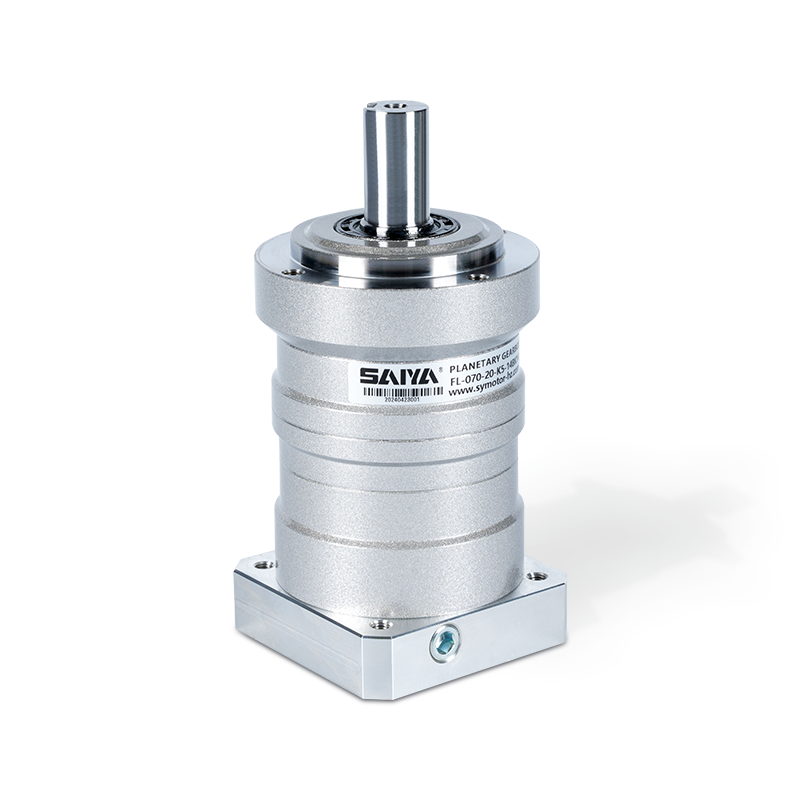

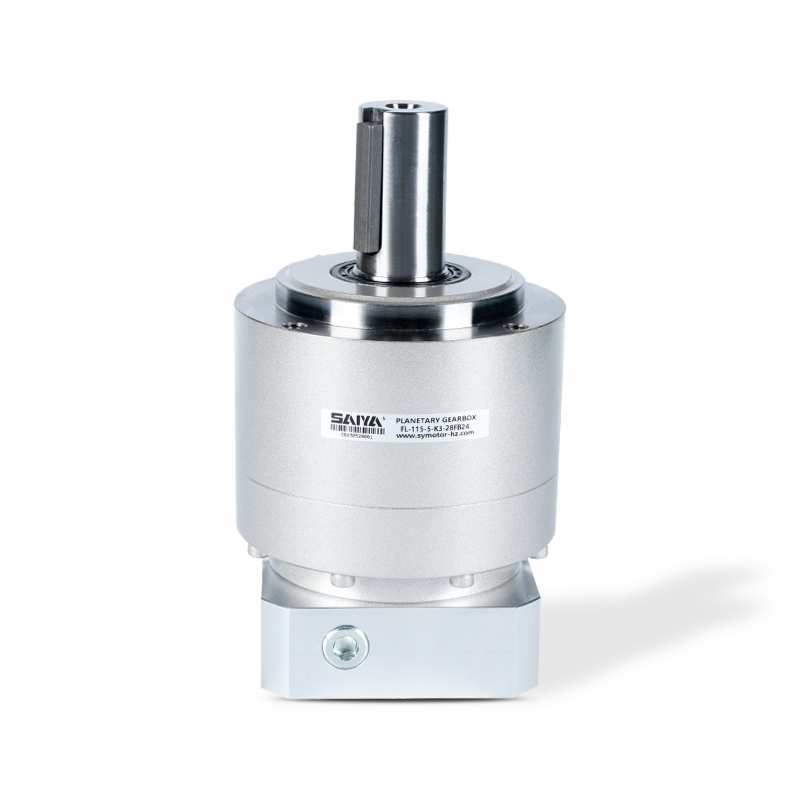

FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス

FL Helical Gearシリーズ/円形フランジ出力/サイズ範囲：60-220mm

レベル：1-2レベル

入力シャフトの内径：14-19MMA

  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
  • FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス
前の記事はありません   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

FLシリーズギアボックスは、ヘリカルギアデザイン、丸いフランジ出力、60〜220 mmの幅広いサイズを備えた、幅広い産業用途向けの汎用性の高いソリューションを提供します。これらのギアボックスは、コンパクトな空間で正確で効率的な電力伝送を必要とするタスクに適しています。


FLシリーズの顕著な特徴は、入力シャフトの直径14〜19 mmの範囲であり、さまざまなモーター構成と電源入力に対応できます。この適応性により、幅広いモータータイプとの互換性が保証され、さまざまな産業環境でのギアボックスの汎用性が向上します。

高品質の材料と精密製造で作られたFLシリーズは耐久性があり、スムーズに動作します。さらに、そのコンパクトな設計により、既存のシステムに簡単にインストールして統合できるようになり、さまざまなトルクと速度の要件に柔軟に適応できます。輸送システム、ミキサー、またはその他の機械で使用されるかどうかにかかわらず、これらのギアボックスは信頼できるパフォーマンスを提供します。

FL-050 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [RPM] [RPM] [n] [n]
050 1
シングル 		3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2
ダブル 		15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

FL-050 ※8 ※9 ※10
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ8） 		一瞬
の 慣性
（≤φ14）
[n] [n] [kg] [ kgcm² ] [kgcm²]
050 1
シングル 		3 710 640 0.7 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069
2
ダブル 		15 710 640 0.8 0.035
16 710 640 0.038
20 710 640 0.034
25 710 640 0.034
28 710 640 0.038
30 710 640 0.030
35 710 640 0.034
40 710 640 0.030
45 710 640 0.034
50 710 640 0.030
60 710 640 0.030
70 710 640 0.030 一
80 710 640 0.030
90 710 640 0.030 一
100 710 640 0.030 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-070 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [RPM] [RPM] [n] [n]
070 1
シングル 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
ダブル 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100

FL-070 ※8 ※ 9 ※ 10
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ8） 		一瞬
の 慣性
（≤φ14） 		一瞬
の 慣性
（≤φ19）
[n] [n] [kg] [kgcm²] [kgcm²] [kgcm²]
070 1
シングル 		3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
ダブル 		15 1200 1100 1.7 0.055 0.14
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13
25 1200 1100 0.053 0.13
28 1200 1100 0.055 0.14
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13
90 1200 1100 0.049 0.13
100 1200 1100 0.049 0.13

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-090 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [ rpm] [RPM] [n] [n]
090 1
シングル 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
ダブル 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FL-090 ※8 ※ 9 ※ 10
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ8） 		一瞬
の 慣性
（≤φ14） 		一瞬
の 慣性
（≤φ19） 		一瞬
の 慣性
（≤φ28）
[n] [n] [kg] [kgcm² ] [kgcm² ] [kgcm² ] [ kgcm² ]
090 1
シングル 		3 2400 2200 3.5 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2段
ダブル 		15 2400 2200 4 0.13 0.28 0.72
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-0120 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [ rpm] [RPM] [n] [n]
120 1
シングル 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
ダブル 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FL-0120 ※8 ※ 9 ※ 9
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ14） 		一瞬
の 慣性
（≤φ19） 		一瞬
の 慣性
（≤φ28） 		一瞬
の 慣性
（≤φ38）
[n] [n] [kg] [kgcm²] [ kgcm² ] [kgcm² ] [kgcm²]
120 1
シングル 		3 4300 3900 7.8 一 3.3 5.3 13
4 4300 3900 2.0 4.1 12
5 4300 3900 1.6 3.6 11
6 4300 3900 1.3 3.3 11
7 4300 3900 一 1.1 3.2 11
8 4300 3900 一 1.0 3.1 11
9 4300 3900 一 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
ダブル 		15 4300 3900 8.7 0.43 0.86 2.8
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7
35 4300 3900 0.37 0.81 2.7 一
40 4300 3900 0.28 0.73 2.7
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-155 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [RPM] [RPM] [n] [n]
155 1
シングル 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
ダブル 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FL-155 ※8 ※ 9 ※ 10
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ19） 		一瞬
の 慣性
（≤φ28） 		一瞬
の 慣性
（≤φ38） 		一瞬
の 慣性
（≤φ48）
[n] [n] [kg] [ kgcm² ] [kgcm² ] [kgcm²] [kgcm² ]
155 1
シングル 		3 9100 8200 16 一 12 20 42
4 9100 8200 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
ダブル 		15 9100 8200 18 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10 一
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10
80 9100 8200 0.80 2.8 10 一
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-205 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [RPM] [RPM] [n] [n]
205 1
シングル 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
ダブル 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FL-205 ※8 ※ 9 ※ 9

フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ28） 		一瞬
の 慣性
（≤φ38） 		一瞬
の 慣性
（≤φ48） 		一瞬
ofinertia
（≤φ65）
[n] [n] [kg] [kgcm²] [kgcm²] [kgcm²] [kgcm² ]
205 1
シングル 		3 15000 14000 39 一 44 66 130
4 15000 14000 28 50 110
5 15000 14000 22 44 100
6 15000 14000 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 15 37 97
9 15000 14000 14 36 97
10 15000 14000 14 36 96
2
ダブル 		15 15000 14000 40 4.7 12 34
16 15000 14000 5.4 13 35 一
20 15000 14000 4.4 12 34 一
25 15000 14000 4.2 12 34
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34 一
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33
70 15000 14000 3.1 11 33
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

FL-235 ※1 ※2 ※3 ※4 ※5 ※6 ※ 7
フレーム
サイズ 		ステージ 比率 名目
出力 トルク 		最大
出力 トルク 		緊急
停止 トルク 		名目
入力 スピード 		最大
入力 スピード 		許可されています
ラジアル 負荷 		許可されています
軸 負荷
[nm] [nm] [nm] [RPM] [RPM] [n] [n]
235 1
シングル 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
ダブル 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FL-235 ※8 ※ 9 ※ 10
フレーム
サイズ 		ステージ 比率 最大
ラジアル 負荷 		最大
軸 負荷 		重さ 一瞬
の 慣性
（≤φ38） 		一瞬
の 慣性
（≤φ48） 		一瞬
の 慣性
（≤φ65）
[n] [n] [kg] [kgcm² ] [kgcm² ] [kgcm² ]
235 1
シングル 		3 15000 14000 55 一 90 150
4 15000 14000 一 62 120
5 15000 14000 52 110
6 15000 14000 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 38 98
2
ダブル 		15 15000 14000 57 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34
35 15000 14000 13 35
40 15000 14000 12 33
45 15000 14000 13 35 一
50 15000 14000 12 33
60 15000 14000 12 33
70 15000 14000 12 33
80 15000 14000 12 33
90 15000 14000 12 33
100 15000 14000 12 33 一

1.名目上の入力速度では、サービス寿命は20,000時間です。

2。開始と停止時の最大トルク。

3.衝撃を受けるときの最大トルク（最大1.000倍）。

4.最大平均入力速度。

5.最大モーメンタリー入力速度。

6.この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （軸荷重で出力シャフトセンターに適用されます0）

7。この負荷と公称入力速度により、サービス寿命は20,000時間になります。 （radial荷重に出力側のベアリングに適用されます0）

8。レデューサーが受け入れることができる最大放射状荷重。

9.還元剤が受け入れることができる最大軸荷重。

10。重量はモデルごとにわずかに異なる場合があります。

+ 詳細な製品パラメータを理解する
関連製品
権威ある機関
複数の認証
Zhejiang Saiya Intelligent Manufacturing Co.、Ltd。
お問い合わせ
  • Upload

私たちについて
Zhejiang Saiya Intelligent Manufacturing Co.、Ltd。
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009年に設立され、15年の業界蓄積を持つ当社は、マイクロACギアモーター、小型ACギアモーター、ブラシ付きDCギアモーター、BLDCブラシレスDCギアモーター、精密遊星ギアボックス、モーターローラーなどの生産と販売を専門とするハイテク企業です。 中国卸売 FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス サプライヤー そして OEM/ODM FLシリーズ60 90 115 142 180 220ヘリカル惑星ギアボックス メーカー, Saiyaのモーターとギアボックスは、産業用ロボット、インテリジェント物流、新エネルギー機器、AGVロボットなどの先端分野で幅広く使用されています。さらに、食品加工、包装、繊維、電子機器、医療機器、特殊機械など、様々な産業において重要な役割を果たし、コスト効率に優れた差別化されたソリューションを多様な業界に提供しています。差別化とコスト効率における優位性を高めるため、浙江省杭州市に自社商社「杭州Saiya Transmission Equipment Co., LTD.」を設立し、上海港と寧波港に近接しています。国内外の事業を統括し、直販と流通網を組み合わせ、グローバルな流通網と顧客サポートを確保することで、すべてのお客様にハイエンドで経済的かつ信頼性の高いソリューションを提供しています。

企業文化

本物で信頼できる
品質は自然に際立つ.

コアバリュー: 自己成長と他者への思いやり.

ビジョン:インテリジェントトランスミッション分野のサービスエキスパートになる.

私たちの使命:高品質なサービスを提供し、顧客に価値を創造する.

サービス哲学:全社員の物心両面の幸福を追求し、人類社会の進歩発展に貢献する.

  • 2009

    設立

  • 80+

    スタッフ

  • 5+

    生産ライン
ニュース
  • ハーモニックリデューサー：精密伝送の分野の輝く星

    現代の産業とテクノロジーの精密段階で、 高調波減速機 輝く星のようなものです。ユニークなデザインと優れたパフォーマンスにより、多くのハイエンド機器の中心的な「心」になり、さまざまなフィールドをより正確でインテリジェントな未来に向けて駆り立てています。 ​ 絶妙な構造、隠された謎 高調波減少者は、主に3つの重要なコンポーネントで構成されています：ウェーブジェネレーター...

    続きを読む
  • 精密伝送コア：惑星ギアボックスの包括的な分析

    近代的な産業用自動化と高精度の伝送システムでは、惑星ギアボックスは、そのコンパクトな構造、強力な負荷を負担し、伝送効率が高いため、多くの機械装置の重要なコンポーネントとなっています。ロボット、CNC工作機械、医療機器、または新しいエネルギー、航空宇宙などのハイエンドの製造分野など、惑星のギアボックスはどこでも見ることができます。 1 惑星ギアボックス ？ - コンパクトで...

    続きを読む
  • ブラシレスDCギアモーター：高効率と正確な制御の組み合わせ

    最新のエンジニアリングと自動化テクノロジーの開発により、ブラシレスDCギアモーターは多くのアプリケーション分野で重要なテクノロジーの1つになりました。産業用自動化、ロボット工学、航空宇宙、または電動工具のいずれであっても、BLDCモーターは、従来のブラシモーターを優れた性能と信頼性に徐々に置き換えています。 作業原則 ブラシレスDCギアモーター ブラシレスDCギアモー...

    続きを読む
