惑星ギアボックスを拍車

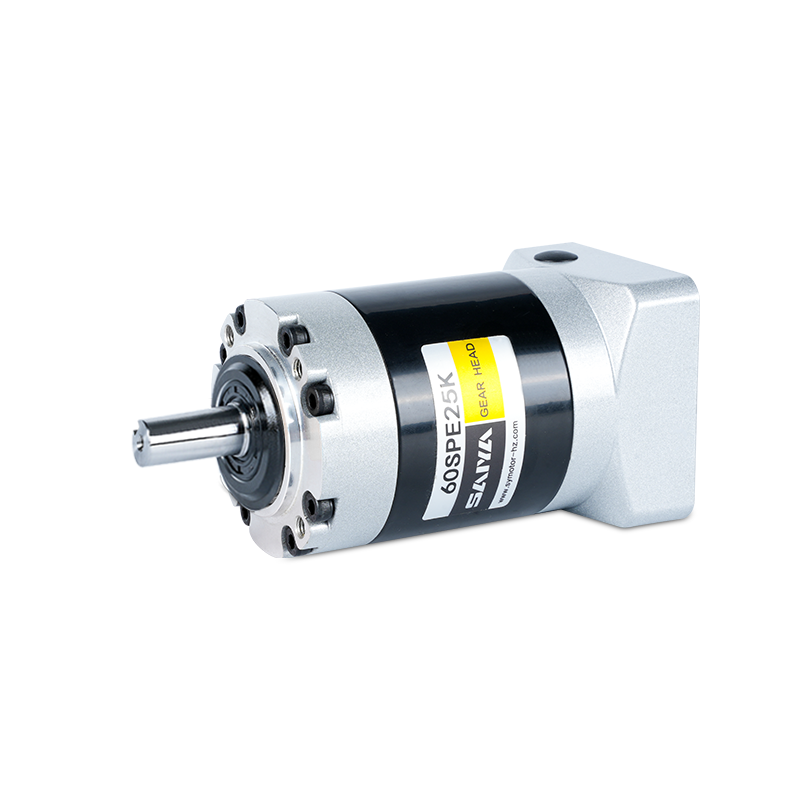

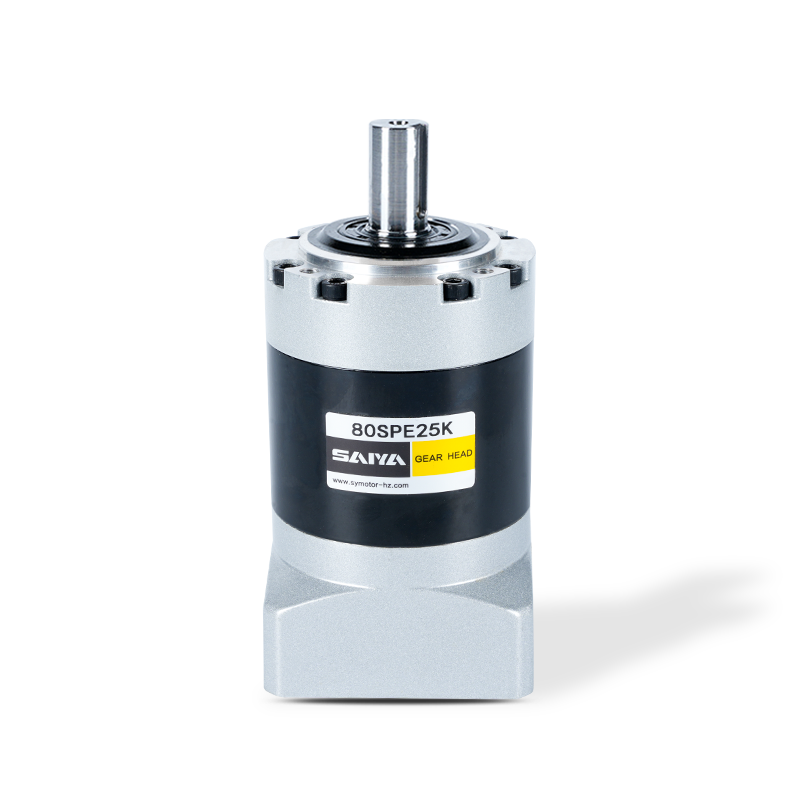

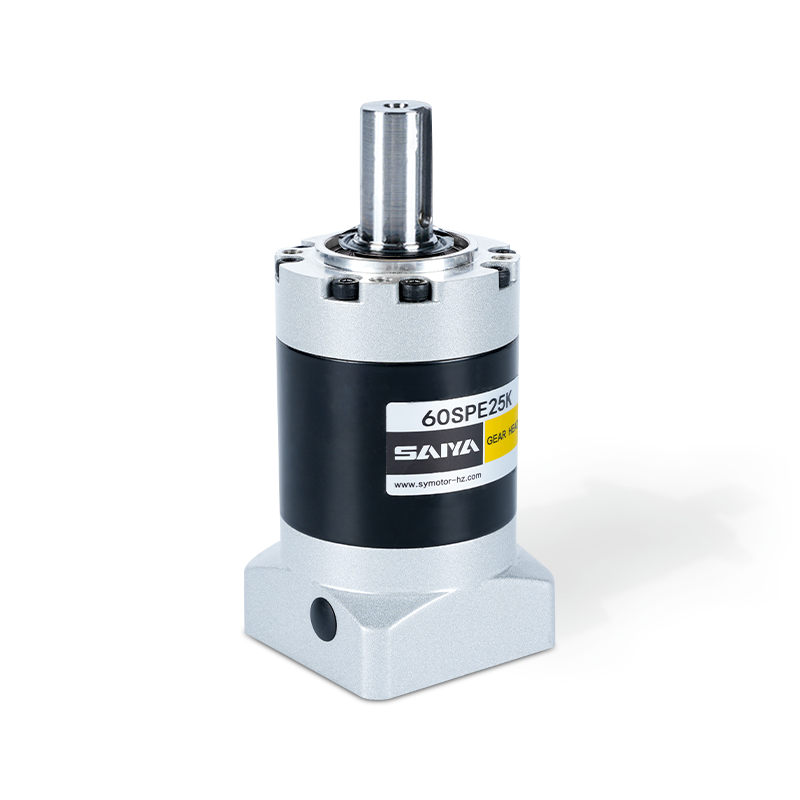

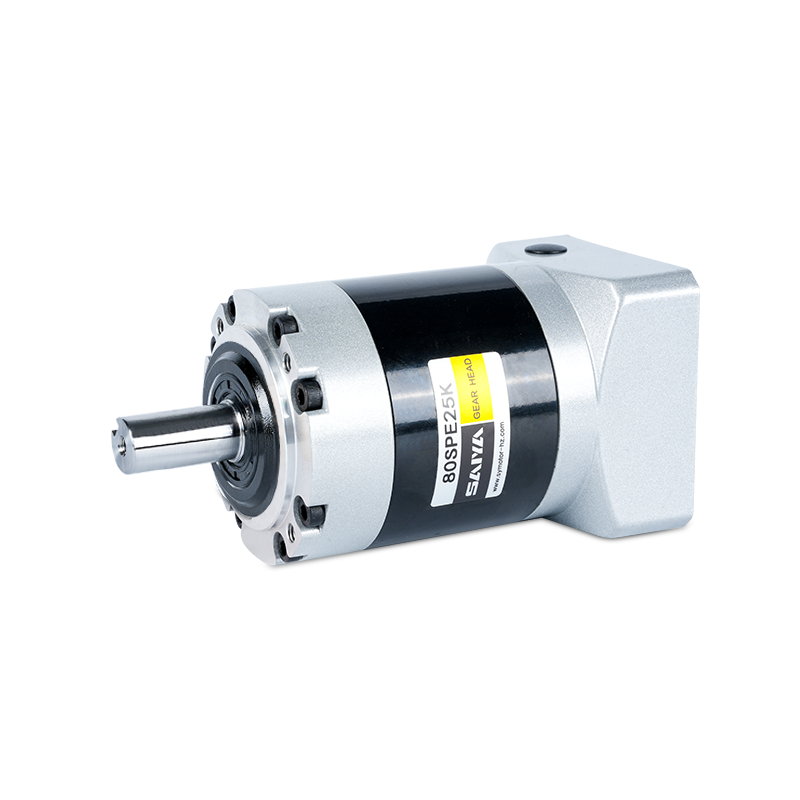

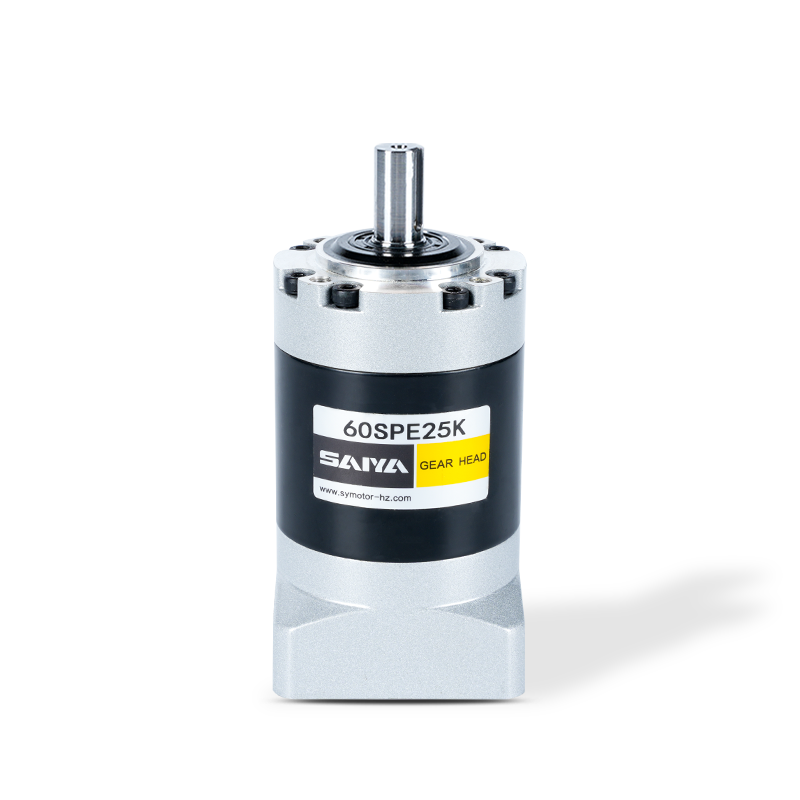

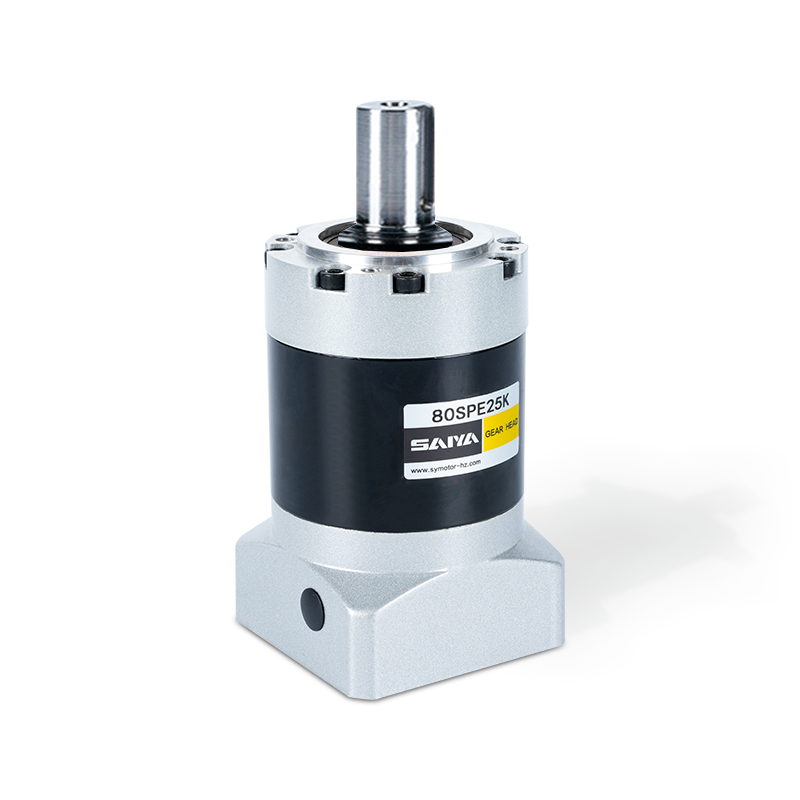

SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス

丸い出力フランジ/電力範囲：50W-7500W

削減比：3-512

  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
  • SPEシリーズ40 60 80 120 160スパープラネタリーギアボックス
前へ   |   次の記事はありません

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

SPEシリーズのギアボックス、40、60、80、120、および160モデルのフランジサイズ範囲は、効率的で堅牢なパワートランスミッションソリューションを提供するように設計されています。これらのギアボックスは、丸い出力フランジを備えており、正確で信頼できるトルク伝達を必要とするさまざまなアプリケーションに適しています。 SPEシリーズは、50Wから7500Wのモーターパワーに合わせて訴訟を起こし、さまざまな産業ニーズにわたる汎用性を確保しています。

SPEシリーズの傑出した特徴の1つは、3：1から512：1までの広範な削減比範囲です。この柔軟性により、特定の運用要件に合わせて速度とトルク出力の微調整が可能になります。堅牢な構造は、厳しい環境であっても、耐久性と長いサービス寿命を保証します。

ラウンド出力フランジ設計により、既存のシステムへの簡単な統合が容易になるだけでなく、安全で安定した接続が保証されます。この設計は、ロボット工学、自動機械、コンベアシステムなど、アラインメントとバランスが重要なアプリケーションで特に有益です。

SPEシリーズのギアボックスは、幅広い電力容量と削減比を提供し、さまざまな産業用途に非常に適応性があります。丸い出力フランジ設計により、統合の容易さと運用安定性が向上し、多様な使用シナリオ全体で信頼できるパフォーマンスが確保されます。

技術情報

モデル ユニット SP40 SP60 SP80 SP120 SP160 ギヤ 比率 ステージ
定格出力 トルク N.M 4.5 12 40 80 400 3 1
6 16 50 100 450 4
6 16 50 110 450 5
5 15 45 120 450 8
5 15 45 120 305 10
16.5 44 110 210 400 9 2
18 44 120 260 800 12
18 40 110 230 700 15
20 44 120 260 800 16
20 44 120 260 800 20
18 40 110 230 700 25
20 44 120 260 800 32
18 40 110 230 700 40
7.5 18 50 120 450 64
20 44 120 260 800 60 3
20 44 120 260 800 80
20 44 120 260 800 100
18 40 110 230 700 120
20 44 120 260 800 160
18 40 110 230 700 200
20 44 120 260 800 256
18 40 110 230 700 320
7.5 18 50 120 450 512

モデル 番号 SP40 SP60 SP80 SP120 SP160
ねじり剛性 0.7 1.8 4.5 12 38
ノイズレベル 55 58 60 65 70
マックス 入力 スピード （ RPM ）） 10000 8000 6000 6000 6000
推薦する 入力 スピード （ RPM ）） 4500 4000 4000 4000 3000
マックス 比率 トルク （n） 160 340 650 1500 4200
マックス 軸 トルク （n） 160 450 900 2100 6000
動作温度 -25℃〜90℃
IP p54
潤滑 一生 潤滑
マウントタイプ どれでも 方向

技術情報

モデル ユニット SP40 SP60 SP80 SP120 SP160 ギヤ 比率 ステージ
一瞬 の インターティア kgcm² 0.031 0.135 0.77 2.63 12.14 3 1
0.022 0.093 0.52 1.79 7.78 4
0.019 0.078 0.45 1.53 6.07 5
0.017 0.065 0.39 1.32 4.63 8
0.015 0.054 0.34 1.14 3.52 10
0.03 0.131 0.74 2.62 12.1 9 2
0.029 0.127 0.72 2.56 12.37 12
0.023 0.077 0.71 2.53 12.35 15
0.022 0.088 0.5 1.75 7.47 16
0.019 0.075 0.44 1.5 6.65 20
0.019 0.075 0.44 1.49 5.81 25
0.017 0.064 0.39 1.3 4.5 32
0.016 0.064 0.39 1.3 4.5 40
0.016 0.064 0.39 1.3 4.5 64
0.029 0.13 0.7 2.57 12.1 60 3
0.019 0.075 0.5 1.5 5.81 80
0.019 0.075 0.44 1.49 5.8 100
0.029 0.13 0.7 2.5 12.1 120
0.016 0.064 0.39 1.3 4.5 160
0.016 0.064 0.39 1.3 4.5 200
0.016 0.064 0.39 1.3 4.5 256
0.016 0.064 0.39 1.3 4.5 320
0.016 0.064 0.39 1.3 4.5 512

モデル 番号 SP40 SP60 SP80 SP120 SP160 st a g e
反発 アークミン 精度 ≤5 ≤ 3 ≤3 ≤3 ≤3 1
標準 ≤ 10 ≤8 ≤ 8 ≤8 ≤8
精度 ≤8 ≤5 ≤5 ≤5 ≤5 2
標準 ≤ 12 ≤10 ≤10 ≤ 10 ≤ 10
精度 ≤ 10 ≤8 ≤8 ≤8 ≤8 3
標準 ≤15 ≤12 ≤12 ≤12 ≤ 12

モデル番号 SP40 SP60 SP80 SP120 SP160 ステージ
満杯 負荷 効率 （％） 96 1
94 2
90 3
ネット 重さ （ Kg ）） 0.4 0.9 2.1 6 18 1
0.5 1.1 2.6 8 22 2
0.6 1.3 3.1 9.5 29 3

労働生活 20,000時間
インスタント トルクを停止します 2×定格トルク

60SPEシリーズの寸法

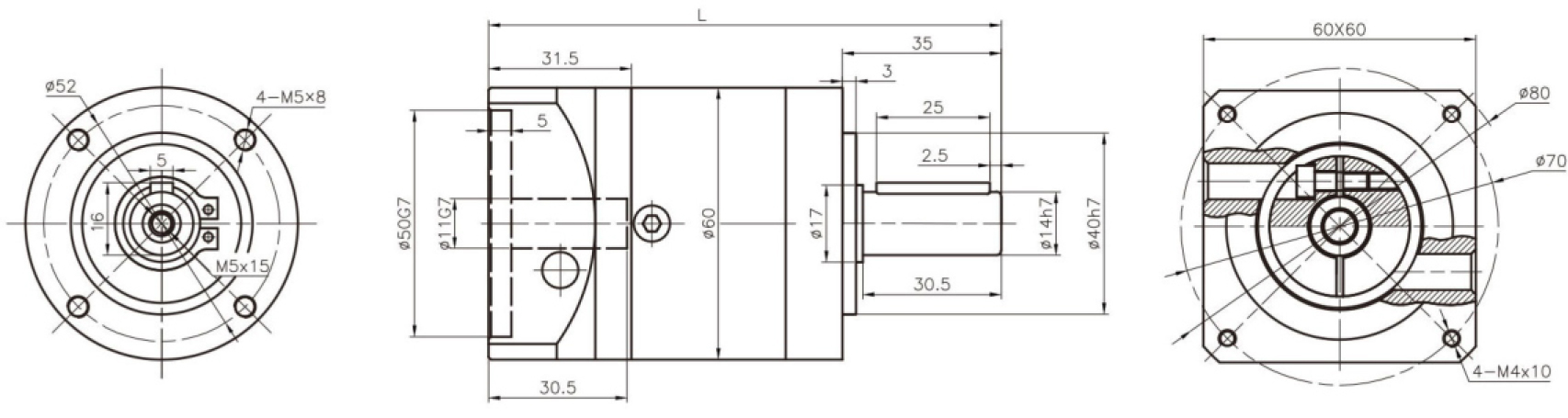

200Wの寸法


合計 長さ 1ステージ 2段階 3段階
l 117.1 135.1 138.5

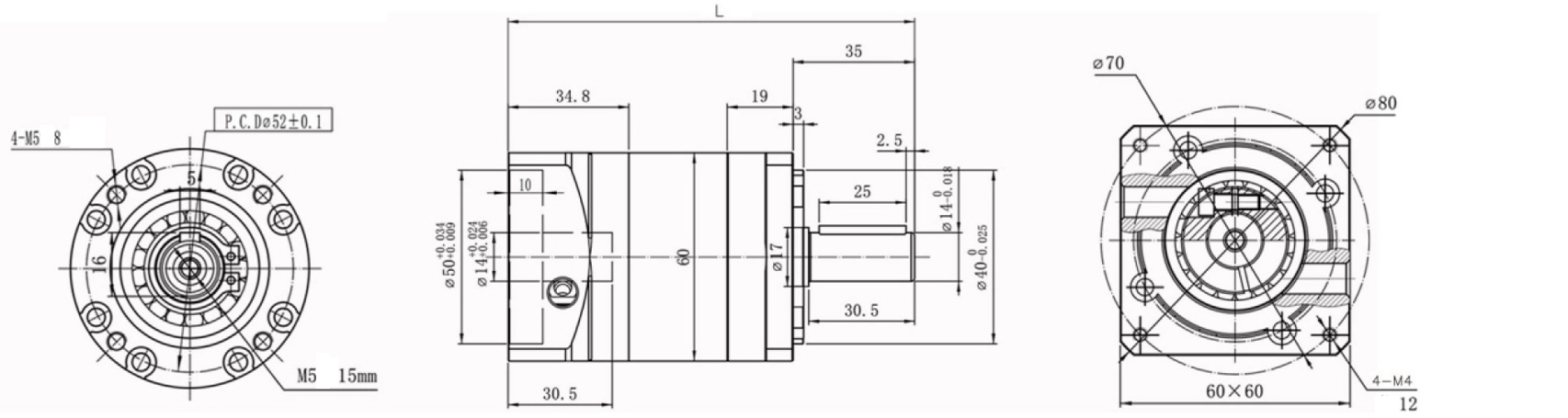

400W寸法


合計 長さ 1ステージ 2段階 3段階
l 117.1 135.1 138.5

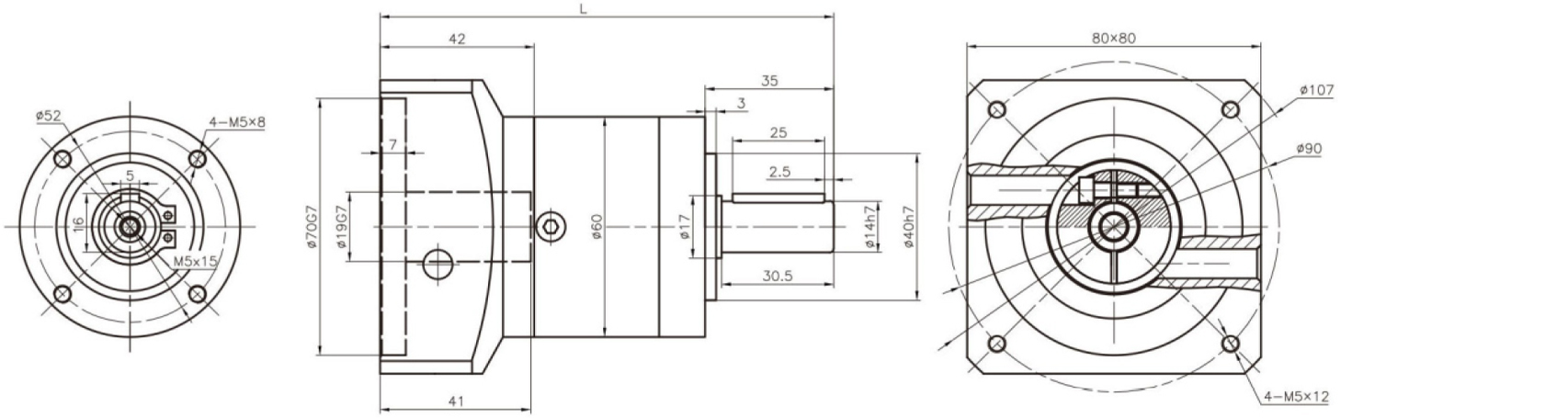

750W寸法（2番目の選択）


合計 長さ 1ステージ 2段階
l 123.5 136.5

80SPEシリーズの寸法

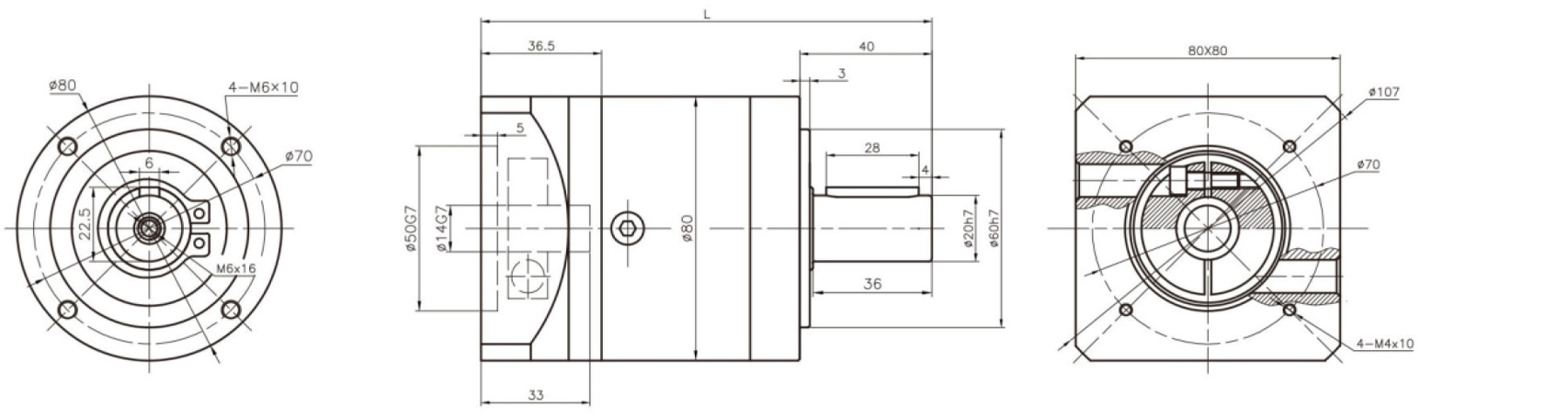

400W寸法


合計 長さ 1ステージ 2段階 3段階
l 136.5 154.5 172

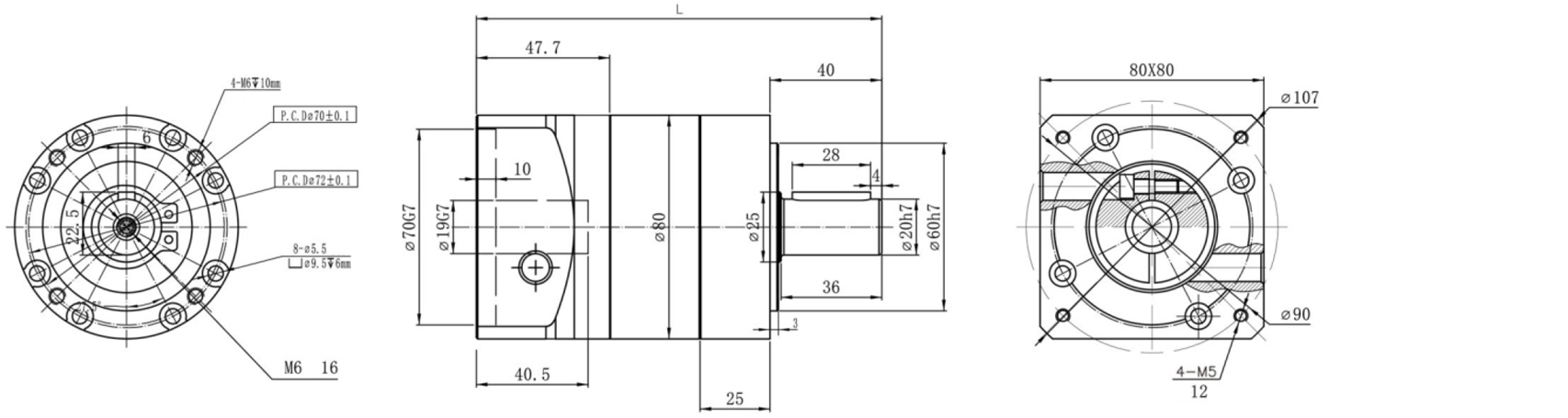

750W寸法


合計 長さ 1ステージ 2段階 3段階
l 145 166.5 179

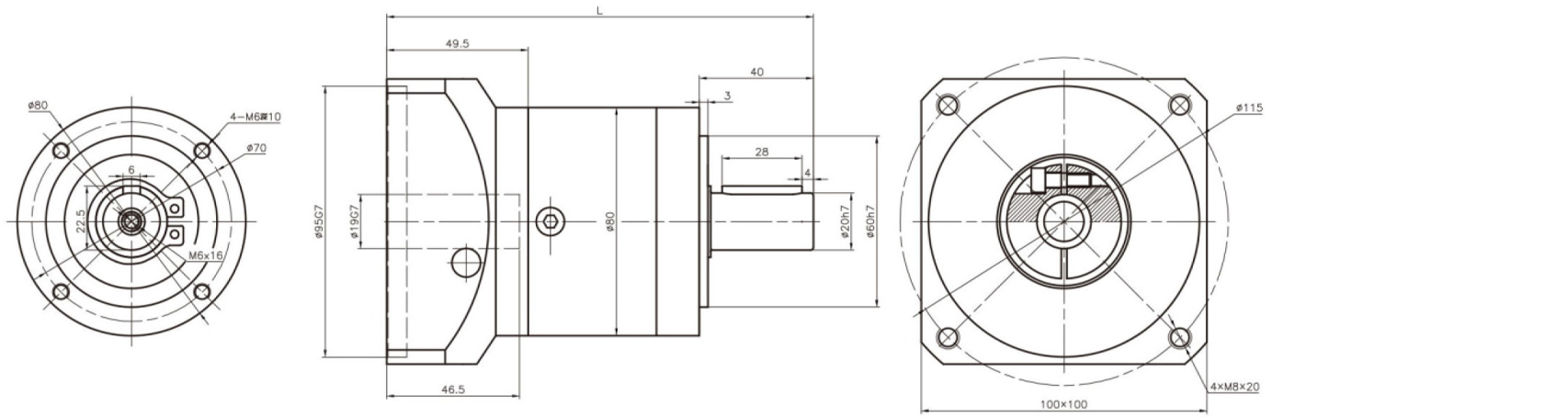

1000Wの寸法（2番目の選択）


合計 長さ 1ステージ 2段階
l 163.5 181.5

120SPEシリーズの寸法

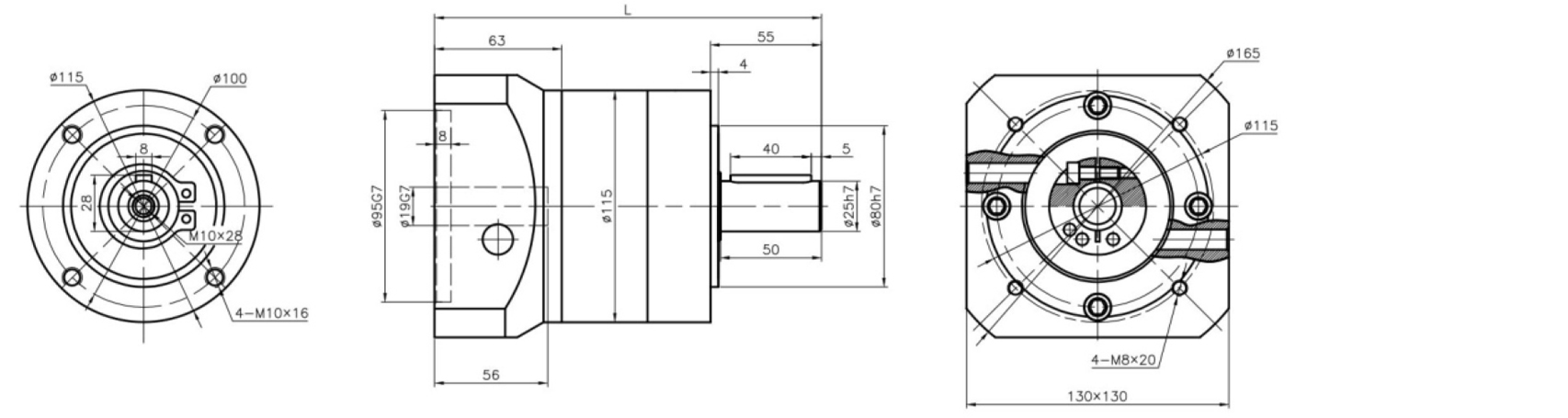

1000Wの寸法


合計 長さ 1ステージ 2段階 3段階
l 191.7 223.7 243

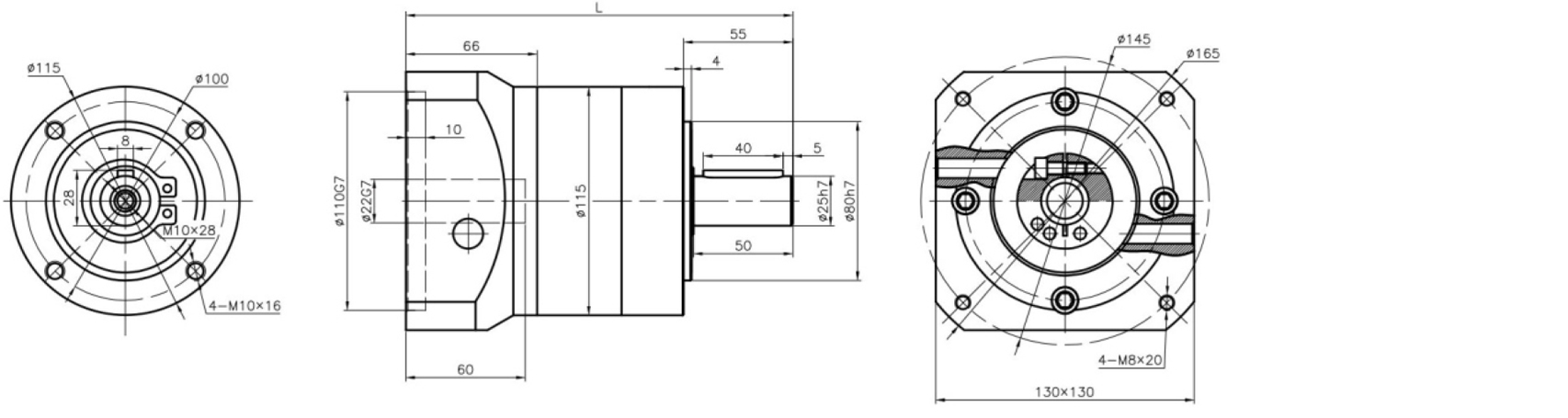

2000W寸法


合計 長さ 1ステージ 2段階 3段階
l 194.7 227.7 247

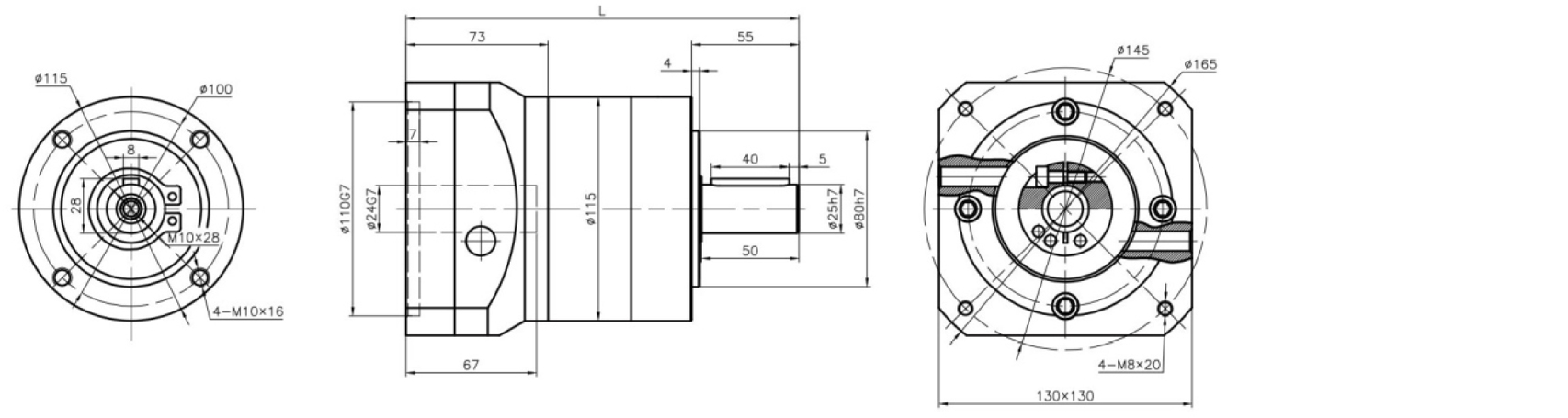

3000W寸法（2番目の選択）


合計 lengt h 1ステージ 2段階
l 201.7 235.2

160SPEシリーズの寸法

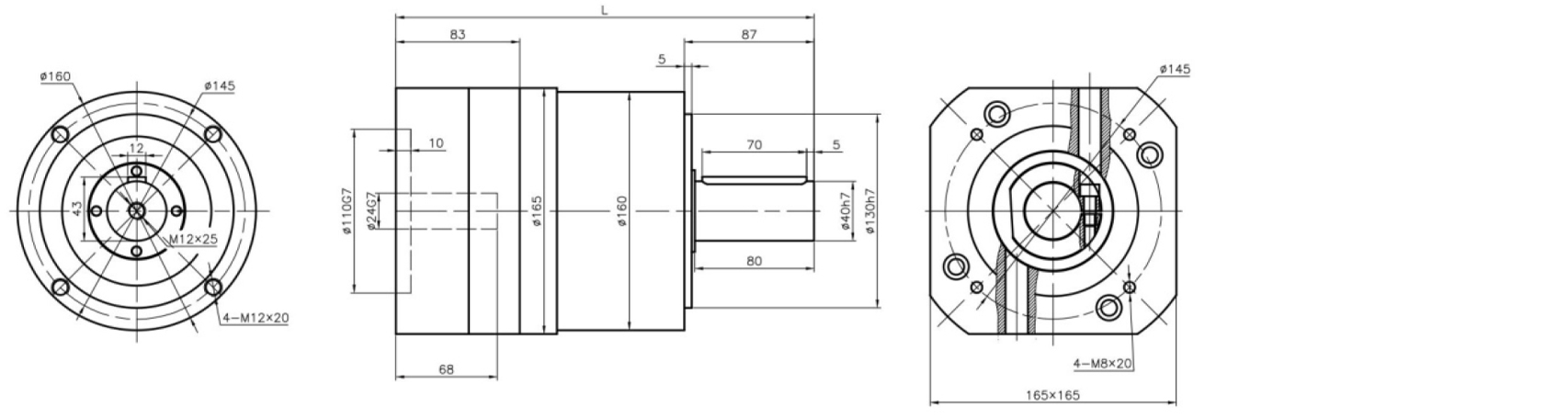

3000W寸法


合計 長さ 1ステージ 2段階 3段階
l 280.5 321.5 363

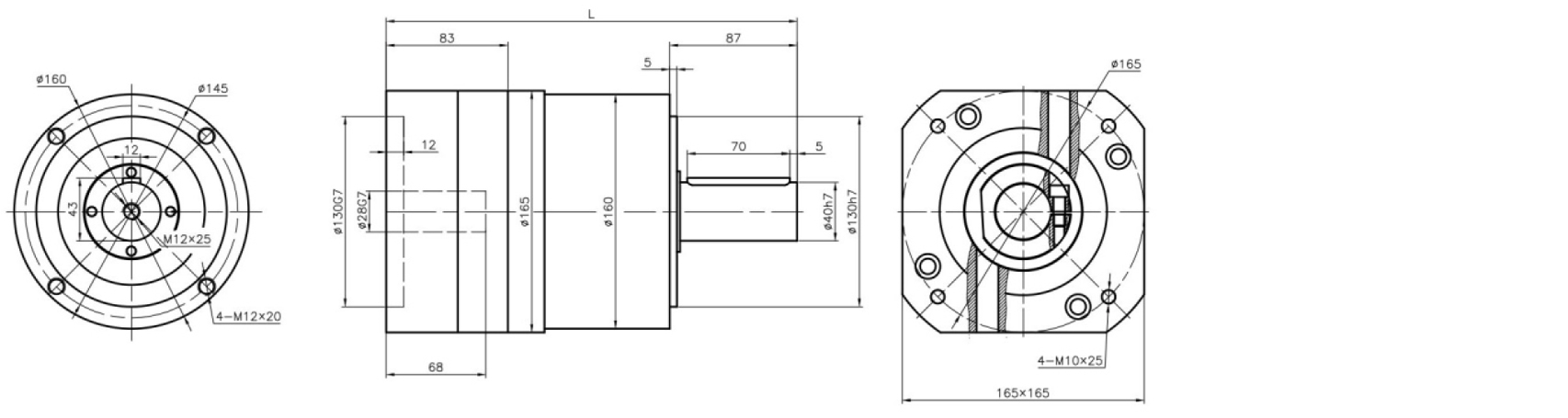

4000W寸法


合計 長さ 1ステージ 2段階 2段階
l 280.5 321.5 363

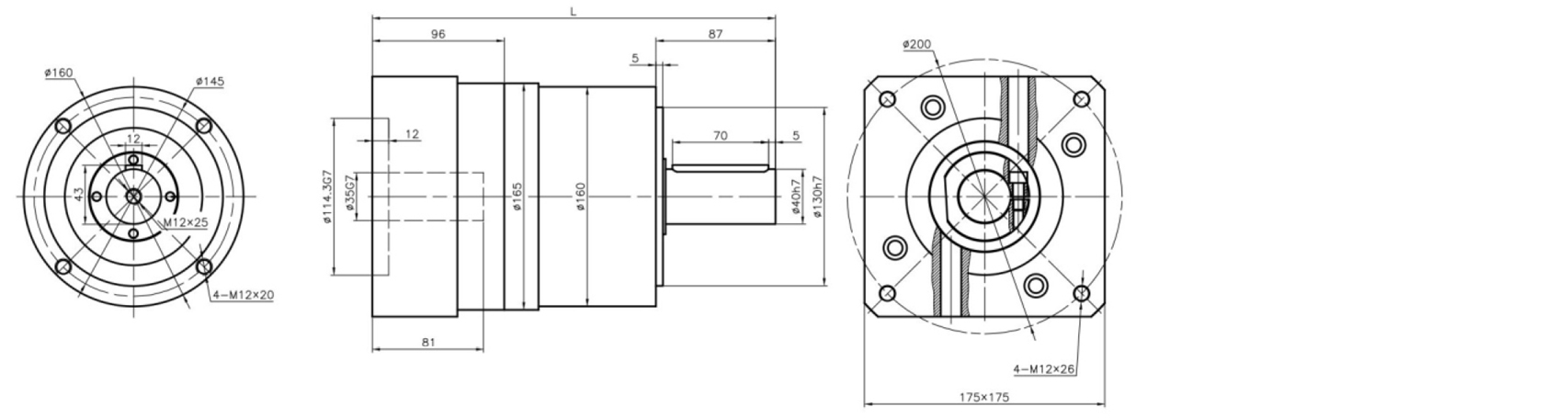

5000W寸法（2番目の選択）


合計 長さ 1ステージ 2段階
l 293.5 334.5
