  • 120WリバーシブルACギアモーター
  • 120WリバーシブルACギアモーター
可逆的なACギアモーター

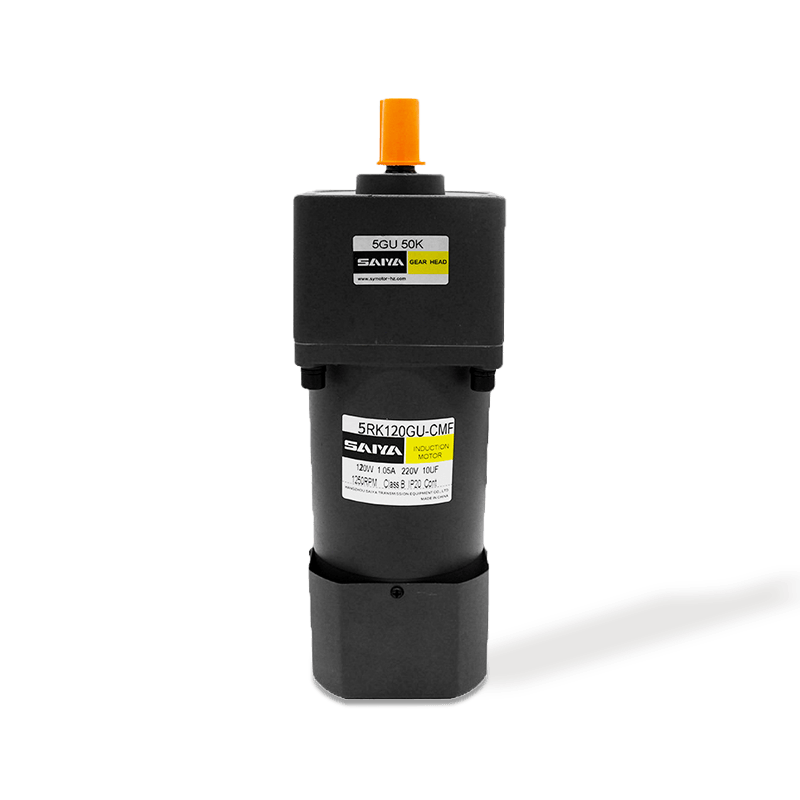

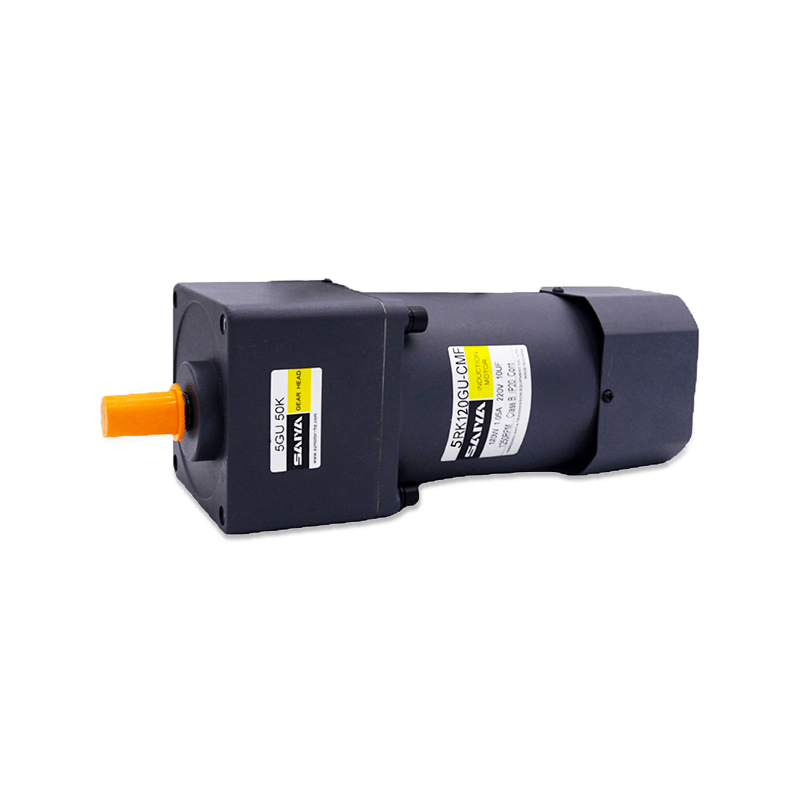

120WリバーシブルACギアモーター

電圧サイズ：120W、90mmx90mm/ブレーキ付き

現在の使用法：1.2-2.85a

定格トルク：750-930mn。 m

速度は、電気モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1550R/min）

  • 120WリバーシブルACギアモーター
  • 120WリバーシブルACギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

120WリバーシブルACギアモーターは、正確な制御と信頼性を必要とするさまざまなアプリケーションに汎用性が高く効率的なソリューションを提供します。 90mm x 90mmのフレーム寸法を備えたこれらのモーターには、ブレーキシステムが装備され、安全性と制御が強化されます。動作電流は1.2Aから2.85Aの範囲であり、それらをエネルギー効率の高いものにしながら、堅牢なパフォーマンスを提供します。

定格トルクは、750mn.mから​​930mn.mの間の範囲で、中程度のトルクレベルを必要とするアプリケーションに適しています。これらのモーターは、非同期速度で動作するように設計されており、50Hzで1200 rpm、60Hzで1550 rpmを提供します。この速度の変動により、さまざまな運用要件と頻度に適応できるようになります。

誘導モーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5IK120GU-AF
（5IK120A-AF） 		5IK120GU-FAFT
（5IK120a-fift） 		120 1PH
100 		50 2.1 600 930 1250 30.0
60 2.5 750 1550
5IK120GU-EF
（5IK120A-EF） 		5IK120GU-EFT
（5IK120A-EFT） 		120 1PH
110 		60 1.65 600 750 1550 25.0
1PH
120 		1.80
5IK120GU-CF
（5IK120A-CF） 		5IK120GU-CFT
（5IK120A-CFT） 		120 1PH
220 		50 1.0 650 930 1250 7.0
1PH
230 		0.95
5IK120GU-HF
（5IK120A-HF） 		5IK120GU-HFT
（5IK120a-hft） 		120 1PH
220 		60 1.0 600 750 1550
1PH
230 		0.95
5IK120GU-SF
（5IK120A-SF） 		5IK120GU-SFT
（5IK120a-sft） 		120 3PH
220 		50 0.70 1850 930 1250
60 0.60 1600 750 1550

reuersibeモーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5RK120GU-AF
（5RK120A-AF） 		5rk120gu-fift
（5rk120a-fift） 		120 1PH
100 		50 2.25 700 930 1250 35.0
60 2.85 750 1550

5RK120GU-EF
（5RK120A-EF） 		5RK120GU-EFT
（5RK120A-EFT 		120 1PH
110 		60 1.90 650 750 1550 30.0
1PH
120 		720
5RK120GU-CF
（5RK120A-CF） 		5RK120GU-CFT
（5RK120A-CFT） 		120 1PH
220 		50 1.15 720 930 1250 8.0
1PH
230
5RK120GU-HF
（5rk120a-hf） 		5RK120GU-HFT
（5rk120a-hft） 		120 1PH
220 		60 1.20 720 750 1550 8.0
1ph
230

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
5IK120RGU-AF 5IK120ra-af 120 1PH
100 		50 90～1350 750 330 530 2.10 30
60 90 ～1650 2.50
5IK120RGU-EF 5IK120RA-EF 120 1PH
110 		60 90 ～1650 750 360 530 1.65 25
1PH
120 		1.80
5IK120RGU-CF 5IK120RA-CF 120 1PH
220 		50 90～1350 750 330 530 1.00 7.0
1PH
230 		0.95
5IK120RGU-HF 5ik120ra-he 120 1PH
220 		60 90〜1650 750 360 530 1.00 7.0
1ph
230 		0.95

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
5IK120GU-AF□
5IK120GU-EF□
5IK120GU-CF□
5IK120GU-HF□
5IK120GU-SF□ 		5GU□kB
5GU□K 		50Hz 2.3 2.7 3.8 4.5 5.6 6.8 8.5 10.2 12.2 15.3 18.4 20 20 20 20 20 20 20 20 20 20
23.4 27.5 38.7 45.9 57.1 69.3 86.7 104 124 156 187 200 200 200 200 200 200 200 200 200 200
60Hz 1.8 2.2 3.0 3.6 4.6 5.5 6.8 8.2 9.8 12.4 14.9 17.8 20 20 20 18.8 20 20 20 20 20
18.3 22.4 30.6 36.7 46.9 56.1 69.5 83.6 100 126 152 181 200 200 200 192 200 200 200 200 200

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ（誘導/可逆モーター）

重量：モーター：3.4kg /ギアヘッド：1.5kg

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

リード配線タイプ（ブレーキモーター）

重量：モーター：4.3kg /ギアヘッド：1.5kg

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.6kg

リード配線タイプ（速度制御モーター）

重量：モーター：3.5kg /ギアヘッド：1.5kg

ギアヘッドモデル ギア比 L1
5GN□k 3 ～200 65.5

モデル名内にボックス（□）にギア比を入力します

リード配線タイプ（速度制御モーター）

重量：モーター：3.55kg /ギアヘッド：1.5kg

ギアヘッドモデル ギア比 L1
5GN□k 3 ～200 65.5

モデル名内にボックスにギア比を入力します（□）
