  • 25WリバーシブルACギアモーター
可逆的なACギアモーター

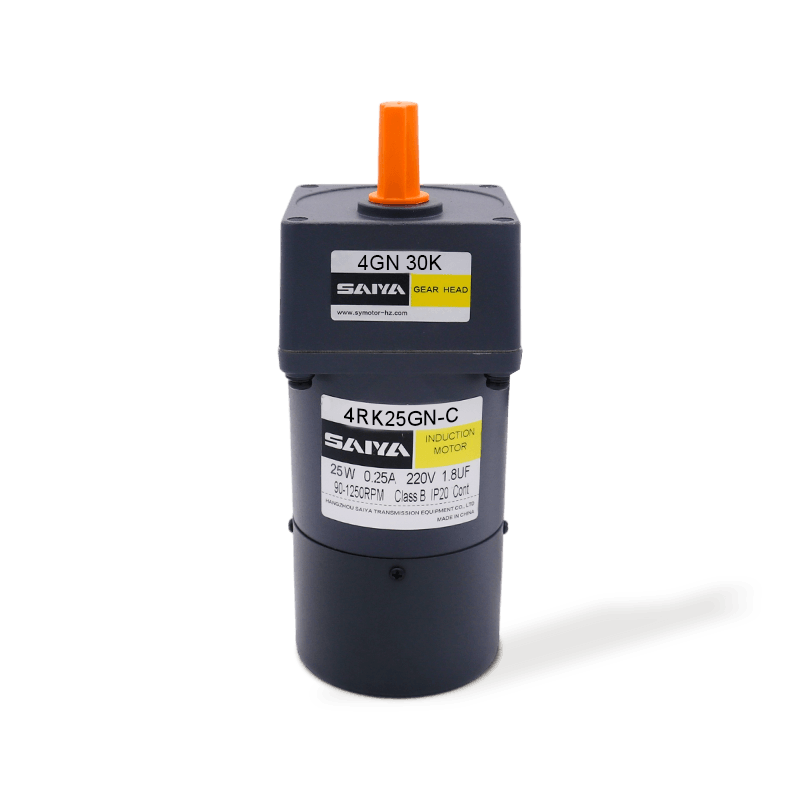

25WリバーシブルACギアモーター

電圧サイズ：25W、80mmx80mm/ブレーキ付き

現在の使用法：0.30-0.69a

定格トルク：165-200mn。 m

速度は、電気モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1550R/min）

  • 25WリバーシブルACギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

25WリバーシブルACギアモーターは、正確な制御と信頼性を必要とするさまざまなアプリケーションに汎用性が高く効率的なソリューションを提供します。 80mm x 80mmのフレーム寸法を備えたこれらのモーターには、ブレーキシステムが装備されており、安全性と制御が強化されています。動作電流は0.30a〜0.69aの範囲であり、堅牢なパフォーマンスを提供しながらエネルギー効率が高くなります。

定格トルクの範囲は40mn.mから​​60mn.mの範囲で、中程度のトルクレベルを必要とするアプリケーションに適しています。これらのモーターは、非同期速度で動作するように設計されており、50Hzで1200 rpm、60Hzで1550 rpmを提供します。この速度の変動により、さまざまな運用要件と頻度に適応できるようになります。

ブレーキを含めることは機能に追加され、正確な停止と保持機能を可能にします。これは、精度を停止することが不可欠なアプリケーションで重要です。コンパクトなサイズと効率的な設計により、これらのモーターは、スペースがプレミアムでパフォーマンスを損なうことができない小さな機械、自動化システム、およびその他の機器での使用に最適です。

ブレーキシステムを備えた10WリバーシブルACギアモーターは、さまざまなアプリケーションに信頼性が高く効率的で汎用性の高いソリューションを提供し、制御された速度とトルクで一貫したパフォーマンスを提供します。

誘導モーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リードワイヤタイプ
寸法① 		端子ボックスタイプ
寸法②
4ik25gn-a
（4ik25a-a） 		4ik25gn-at
（4ik25a-at） 		25 1PH
100 		50 0.50 120 200 1250 8.0
60 0.55 165 1550
4ik25gn-e
（4ik25a-e） 		4ik25gn-et
（4ik25a-et） 		25 1PH
110 		60 0.45 120 165 1550 7.0
1PH
120 		0.50
4ik25gn-c
（4ik25a-c） 		4ik25gn-ct
（4ik25a-ct） 		25 1PH
220 		50 0.25 120 200 1250 1.8
1PH
230 		0.23
4ik25gn-h
（4ik25a-h） 		4ik25gn-ht
（4ik25a-ht） 		25 1PH
220 		60 0.23 120 165 1550
1PH
230
4ik25gn-s
（4ik25a-s） 		4ik25gn-st
（4ik25a-st） 		25 3PH
220 		50 0.185 350 200 1250
60 0.170 250 165 1550

reuersibeモーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リードワイヤタイプ
寸法① 		端子ボックスタイプ
寸法②
4RK25GN-A
（4RK25A-A） 		4RK25GN-AT
（4RK25A-AT） 		25 1PH
100 		50 0.59 160 200 1250 10.0
60 0.69 140 165 1550
4rk25gn-e
（4RK25A-E） 		4rk25gn-et
（4RK25A-ET） 		25 1PH
110 		60 0.45 140 165 1550 8.0
1PH
120 		0.50

4RK25GN-C
（4RK25A-C）
4RK25GN-CT
（4RK25A-CT） 		25 1PH
220 		50 0.29 140 200 1250 2.2
1PH
230 		0.30 160
4RK25GN-H
（4RK25A-H） 		4rk25gn-ht
（4RK25A-HT） 		25 1PH
220 		60 0.35 140 165 1550 2.2
1ph
230

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
4ik25rgn-a 4ik25ra-a 25 1PH
100 		50 90～1350 190 47 88 0.50 8.0
60 90 ～1650 0.55
4ik25rgn-e 4ik25ra-e 25 1PH
110 		60 90 ～1650 190 50 105 0.45 7.0
1PH
120 		0.50
4IK25RGN-C 4ik25ra-c 25 1PH
220 		50 90～1350 190 47 88 0.25 1.8
1PH
230 		0.23
4ik25rgn-h 4ik25ra-h 25 1PH
220 		60 90 ～1650 190 45 88 0.23 1.8
1ph
230

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
4ik25gn-a□
4ik25gn-e□
4ik25gn-c□
4ik25gn-h□
4ik25gn-s□ 		4gnck 50Hz 0.49 0.58 0.81 0.97 1.2 1.5 2.0 2.4 2.9 3.7 4.4 5.3 6.6 7.9 8 8 8 8 8 8 8
5.00 5.91 8.26 9.89 12.2 15.3 20.4 24.4 29.6 37.7 44.9 54.1 67.3 80 80 80 80 80 80 80 80
60Hz 0.40 0.48 0.67 0.80 1.0 1.2 1.7 2.0 2.4 3.0 3.6 4.3 5.4 6.5 8 8 8 8 8 8 8
4.08 4.89 6.83 8.16 10.2 12.2 17.3 20.4 24.4 30.6 36.7 43.8 55.1 66.3 80 80 80 80 80 80 80

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ（誘導/可逆モーター）

重量：モーター：1.6kg /ギアヘッド：0.8kg

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

リード配線タイプ（ブレーキモーター）

重量：モーター：2.15kg /ギアヘッド：0.8kg

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.41kg

リード配線タイプ（速度制御モーター）

重量：モーター：1.7kg /ギアヘッド：0.8kg

ギアヘッドモデル ギア比 L1
4GN□k 3～18 32
25 ～200 43.5

モデル名内にボックス（□）にギア比を入力します

リード配線タイプ（速度制御モーター）

重量：モーター：1.75kg /ギアヘッド：0.8kg

ギアヘッドモデル ギア比 L1
4GN□k 3～18 32
25 ～200 43.5

モデル名内にボックスにギア比を入力します（□）
