  • 40WリバーシブルACギアモーター
可逆的なACギアモーター

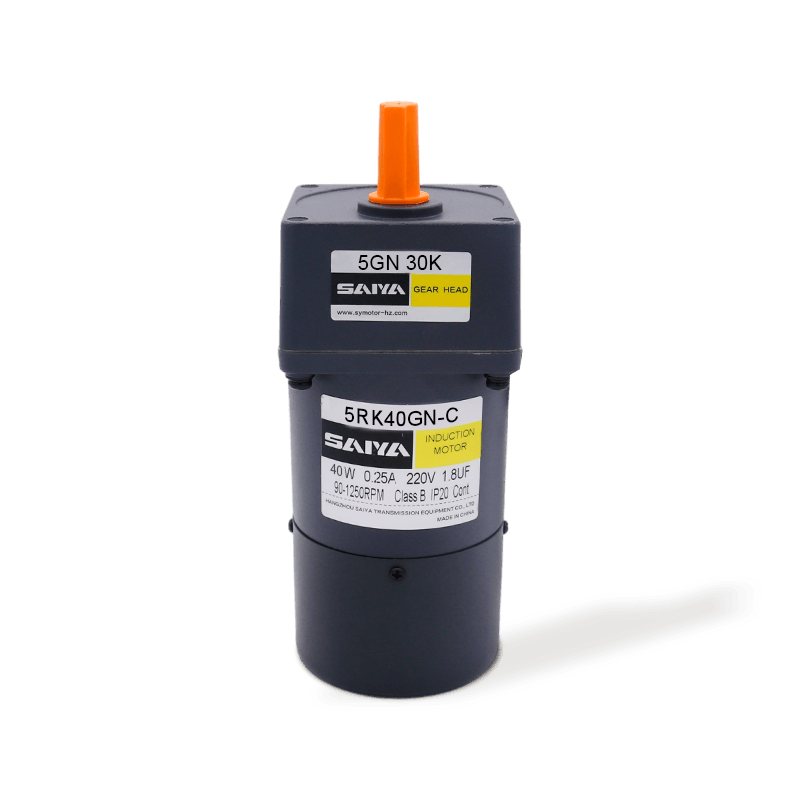

40WリバーシブルACギアモーター

電圧サイズ：40W、90mmx90mm/ブレーキ付き

動作電圧：1PH 110-1PH 230V

コンデンサ容量：3-15uf

速度は、電気モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1450R/min）

  • 40WリバーシブルACギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

40WリバーシブルACギアモーターは、90mm x 90mmのフレームサイズのコンパクトです。これらのモーターは、パフォーマンスを妥協することなくタイトなスペースに収まるように設計されています。彼らは、迅速かつ正確な停止を確保し、さまざまなアプリケーションでの安全性と制御を強化するためのブレーキシステムを装備しています。

モーターは電源の面で多用途であり、110Vまたは230Vの単相電圧で動作します。この柔軟性により、さまざまな地域やさまざまな電気条件下での使用に適しています。さらに、効率的に開始および実行するには、3〜15μFの範囲の容量を持つコンデンサが必要です。

これらのモーターは非同期速度で動作します。これは、電源の周波数によって異なります。これは、50Hzで1200RMP、60Hzで1450です。この速度の違いにより、モーターを幅広いアプリケーションで使用できるようになり、さまざまな環境と要件にわたって一貫したパフォーマンスを提供します。

誘導モーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5IK40GN-A
（5IK40A-A） 		5IK40GN-AT
（5IK40A-AT） 		40 1PH
100 		50 0.65 220 315 1250 12.0
60 0.70 260 1550
5ik40gn-e
（5IK40A-E） 		5IK40GN-ET
（5IK40A-ET） 		40 1PH
110 		60 0.55 200 260 1550 8.0
1PH
120 		0.60
5IK40GN-C
（5IK40A-C） 		5IK40GN-CT
（5IK40A-CT） 		40 1PH
220 		50 0.35 220 315 1250 2.5
1PH
230 		0.40
5IK40GN-H
（5IK40A-H） 		5IK40GN-HT
（5IK40A-HT） 		40 1PH
220 		60 0.35 200 260 1550
1PH
230 		0.40
5IK40GN-S
（5IK40A-S） 		5IK40GN-ST
（5IK40a-st） 		40 3PH
220 		50 0.30 800 315 1250
60 0.25 660 250 1550

reuersibeモーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5RK40GN-A
（5RK40A-A） 		5RK40GN-AT
（5RK40A-AT） 		40 1PH
100 		50 0.78 300 315 1250 15.0
60 1.05 260 1550
5rk40gn-e
（5rk40a-e） 		5rk40gn-et
（5RK40A-ET） 		40 1PH
110 		60 0.79 260 260 1550 12.0
1PH
120 		0.80
5RK40GN-C
（5RK40A-C） 		5RK40GN-CT
（5RK40A-CT） 		40 1PH
220 		50 0.45 270 315 1250 3
1PH
230
5RK40GN-H
（5rk40a-h） 		5rk40gn-ht
（5RK40A-HT） 		40 1PH
220 		60 0.45 270 260 1550 3
1ph
230

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
5IK40RGN-A 5ik40ra-a 40 1PH
100 		50 90～1350 260 70 180 0.65 12.0
60 90 ～1650 0.70
5IK40BGN-F 5IK40BA-F 40 1PH
110 		60 90 ～1650 260 65 180 0.55 8.0
1PH
120 		0.60
5IK40RGN-C 5ik40ra-c 40 1PH
220 		50 90～1350 300 75 160 0.35 2.5
1PH
230 		0.40
5IK40RGN-H 5IK40BA-H 40 1PH
220 		60 90 ～1650 230 70 145 0.35 2.5
1ph
230 		0.40

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
5IK40GN-A□
5ik40gn-e□
5IK40GN-C□
5IK40GN-H□
5K40GN-S□ 		5GN□k 50Hz 0.77 0.92 1.3 1.5 1.9 2.3 3.2 3.8 4.6 5.7 6.9 8.3 10 10 10 10 10 10 10 10 10
7.85 9.38 13.2 15.3 19.4 23.4 32.6 38.7 46.9 58.1 70.4 84.7 100 100 100 100 100 100 100 100 100
60Hz 0.63 0.76 1.1 1.3 1.6 1.9 2.6 3.2 3.8 4.7 5.7 6.8 8.6 10 10 10 10 10 10 10 10
6.42 7.75 11.2 13.2 16.3 19.3 26.5 32.6 38.7 47.9 58.1 69.3 87.7 100 100 100 100 100 100 100 100

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ（誘導/可逆モーター）

重量：モーター：2.4kg /ギアヘッド：1.35kg

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

リード配線タイプ（ブレーキモーター）

重量：モーター：3.1kg /ギアヘッド：1.3kg

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.6kg

リード配線タイプ（速度制御モーター）

重量：モーター：2.5kg /ギアヘッド：1.35kg

ギアヘッドモデル ギア比 L1
5GN□k 3～18 42
25 ～200 60

モデル名内にボックス（□）にギア比を入力します

リード配線タイプ（速度制御モーター）

重量：モーター：2.55kg /ギアヘッド：1.35kg

ギアヘッドモデル ギア比 L1
5GN□k 3～18 42
25 ～200 60

モデル名内にボックスにギア比を入力します（□）
