可逆的なACギアモーター

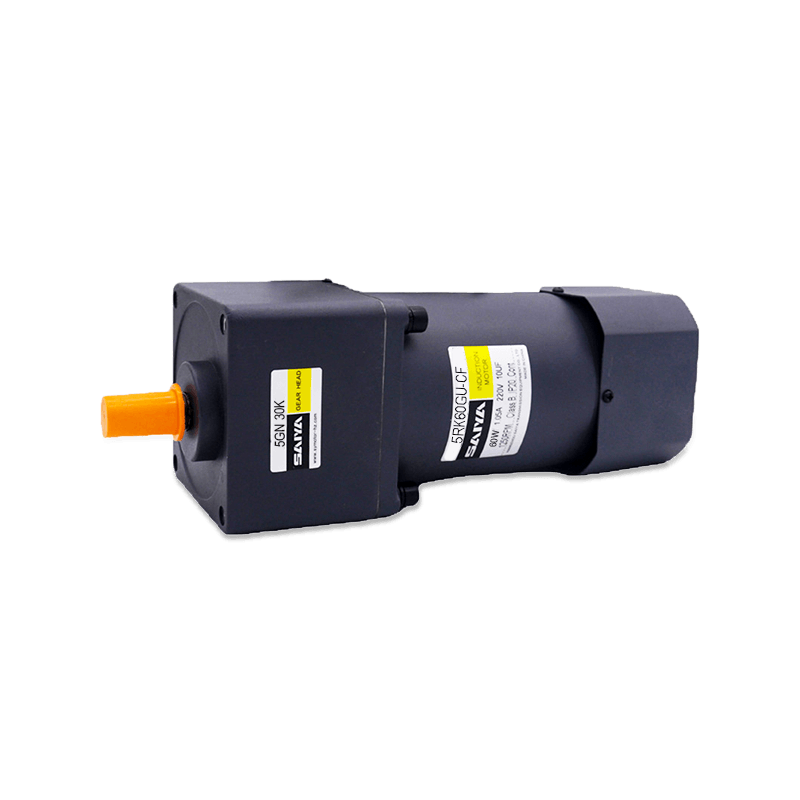

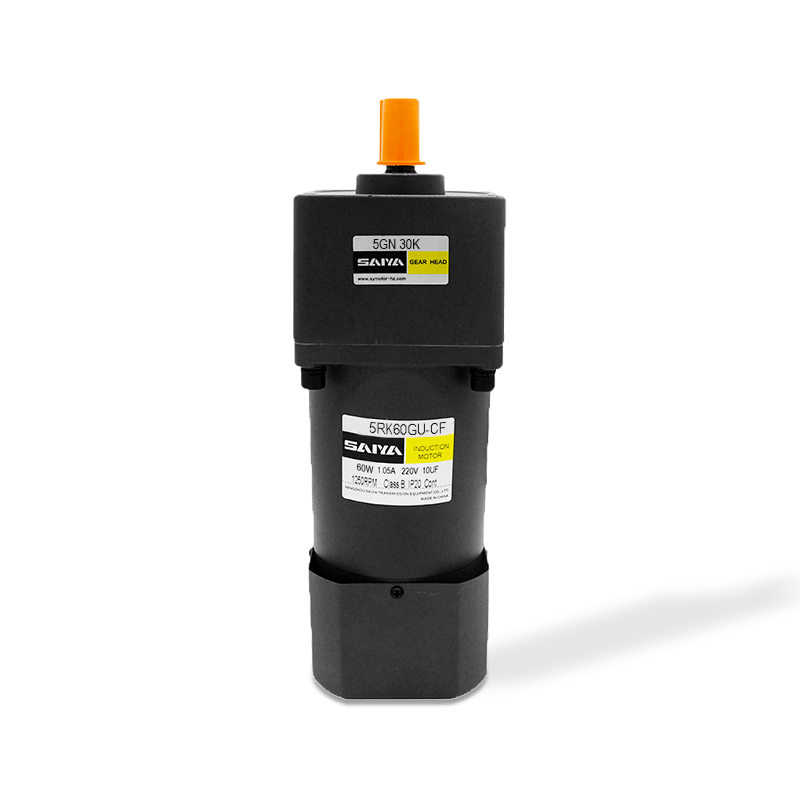

60WリバーシブルACギアモーター

電圧サイズ：60W、90mmx90mm/ブレーキ付き

現在の使用法：0.55-1.70a

定格トルク：380-470mn。 m

速度は、電気モーターの非同期速度に基づいています（50Hz：1200R/min、60Hz：1550R/min）

  • 60WリバーシブルACギアモーター
  • 60WリバーシブルACギアモーター
前へ   |   次

+ お問い合わせ + カタログダウンロード 製品ビデオ
応用 エリア
当社は、ACギア減速モーター、小型減速モーター、サーボ専用遊星減速機、DCブラシレスおよびブラシレスモーターなどの製品の製造と販売を専門とするハイテク企業です。

  • ロジスティクスソート

  • 自動ロボット

  • レーザー切断

  • アクセス制御ゲート

  • 太陽光発電所

  • 医療機器

  • AGV

製品説明

60WリバーシブルACギアモーターは、正確な制御と信頼性を必要とするさまざまなアプリケーションに汎用性が高く効率的なソリューションを提供します。 90mm x 90mmのフレーム寸法を備えたこれらのモーターには、ブレーキシステムが装備され、安全性と制御が強化されます。動作電流は0.55a〜1.70aの範囲であり、それらをエネルギー効率の高いパフォーマンスを提供します。

定格トルクは、380mn.mから​​470mn.mの範囲で、中程度のトルクレベルを必要とするアプリケーションに適しています。これらのモーターは、非同期速度で動作するように設計されており、50Hzで1200 rpm、60Hzで1550 rpmを提供します。この速度の変動により、さまざまな運用要件と頻度に適応できるようになります。

誘導モーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5IK60GN-AF
（5IK60A-AF） 		5IK60GN-fAFT
（5IK60a-fift） 		60 1PH
100 		50 1.00 320 470 1250 20.0
60 1.10 380 1550
5IK60GN-EF
（5IK40A-EF） 		5IK60GN-EFT
（5IK60A-EFT） 		60 1PH
110 		60 0.80 300 380 1550 12.0
1PH
120 		0.85
5IK60GN-CF
（5IK60A-CF） 		5IK60GN-CFT
（5IK60A-CFT） 		60 1PH
220 		50 0.50 340 470 1250 4.0
1PH
230 		0.55
5IK60GN-HF
（5IK60A-HF） 		5IK60GN-HFT
（5IK60a-hft） 		60 1PH
220 		60 0.50 340 380 1550
1PH
230 		0.55
5IK60GN-SF
（5IK60A-SF） 		5IK60GN-SFT
（5IK60a-sft） 		60 3PH
220 		50 0.45 1000 470 1250
60 0.40 800 380 1550

reuersibeモーター仕様

モデル・タイプ
アッパー：ピニオンシャフト
下：丸いシャフト 		出力
力
w 		電圧
v 		頻度
Hz 		現在
a 		起動
トルク
mn.m 		定格
トルク
mn.m 		定格
スピード
r/min 		コンデンサ
μF
リード盗聴
寸法① 		端子ボックスタイプ
寸法②
5RK60GN-AF
（5RK60A-AF） 		5rk60gn-fift
（5rk60a-fift） 		60 1PH
100 		50 1.26 470 470 1250 25.0
60 1.70 380 1550
5RK60GN-EF
（5RK60A-EF） 		5RK60GN-EFT
（5rk60a-eft） 		60 1PH
110 		60 1.05 330 380 1550 15.0
1PH
120 		380
5RK60GN-CF
（5RK60A-CF） 		5RK60GN-CFT
（5RK60A-CFT） 		60 1PH
220 		50 0.55 420 470 1250 4.5
1PH
230 		0.60 460
5rk60gn-hf
（5rk60a-hf） 		5rk60gn-hft
（5RK60a-hft） 		60 1PH
220 		60 0.55 420 380 1550 4.5
1ph
230 		0.60 460

可逆モーター仕様

モデル・タイプ
リードワイヤタイプ 		出力
力
w 		電圧
v 		頻度
Hz 		スピード
コントロール
範囲
r/min 		手当トルク 起動
トルク
mn.m 		現在
a 		コンデンサ
μF
ピニオンシャフト 丸いシャフト 1200R/min
mn.m 		90R/min
mn.m
5IK60RGN-AF 5ik60ra-af 60 1PH
100 		50 90～1350 460 140 265 1.00 20.0
60 90 ～1650 490 160 1.10
5IK60RGN-EF 5IK60RA-EF 60 1PH
110 		60 90 ～1650 490 160 265 0.80 12.0
1PH
120 		0.85
5IK60RGN-CF 5IK60BA-CF 60 1PH
220 		50 90～1350 490 140 265 0.50 4.0
1PH
230 		0.55
5IK60RGN-HF 5IK60ra-hf 60 1PH
220 		60 90 ～1650 490 160 265 0.50 4.0
1ph
230 		0.55

ギアモータートルクテーブル

GearheadとMid-Gearboxは別々に販売できます。

モデル名内にボックス（□）にギア比を入力します。

色付きの背景□は、モーターの同じ回転方向を示し、他の方向は反対です。

手当トルクユニット：アップサイド（N.M）/Belowside（kgf.cm）

タイプ
モーター/ギアヘッド 		ギア比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
速度r/min 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
5IK60GN-AF□
5IK60GN-EF□
5IK60GN-CF□
5IK60GN-HF□
5IK60GN-SF□ 		5GN□k 50Hz 1.1 1.4 1.9 2.3 2.9 3.4 4.8 5.7 6.8 8.6 10 10 10 10 10 10 10 10 10 10 10
11.2 14.2 19.3 23.4 29.6 34.7 48.9 58.1 69.3 87.7 100 100 100 100 100 100 100 100 100 100 100
60Hz 0.92 1.1 1.5 1.8 2.3 2.8 3.8 4.6 5.5 6.9 8.3 10 10 10 10 10 10 10 10 10 10
9.38 11.2 15.3 18.3 23.4 28.5 38.7 46.9 56.1 70.1 84.7 100 100 100 100 100 100 100 100 100 100

寸法（単位mm）

取り付けネジはギアヘッドに含まれています。

リード配線タイプ（誘導/可逆モーター）

重量：モーター：2.7kg /ギアヘッド：1.35kg

丸シャフトタイプのシャフトセクション

重量とシャフトセクションのモーターの形状は、ピニオンシャフトタイプのものと同じです。

リード配線タイプ（ブレーキモーター）

重量：モーター：3.5kg /ギアヘッド：1.35kg

小数ギアヘッド

GNピニオンシャフトタイプに接続できます。

重量：0.6kg

リード配線タイプ（速度制御モーター）

重量：モーター：1.1kg /ギアヘッド：0.5kg

ギアヘッドモデル ギア比 L1
2GN□k 3～18 42
25 ～200 60

モデル名内にボックスにギア比を入力します（□）
