サイズ：72mm
ブラシレストランスミッション惑星/定格電圧：24V
消費電力：120W-150W
定格速度：3000rpm
ロジスティクスソート
自動ロボット
レーザー切断
アクセス制御ゲート
太陽光発電所
医療機器
AGV

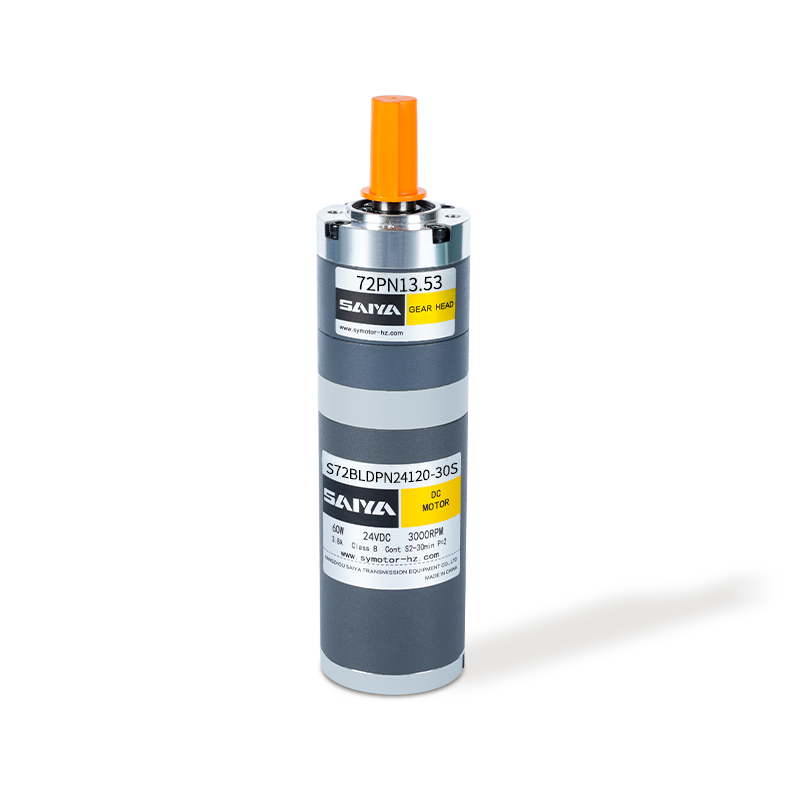

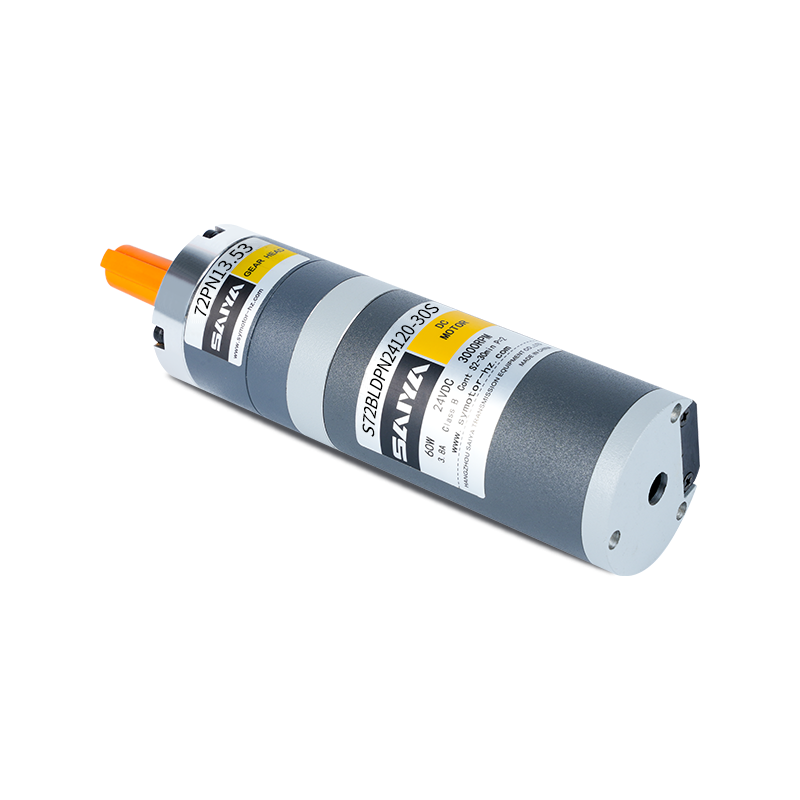

72mmのブラシレス惑星ギアモーターは、効率と信頼性を必要とするアプリケーションに最適な高性能でコンパクトなソリューションです。 24Vの定格電圧で動作し、120W-150Wの電力を消費するこのモーターは、エネルギー効率を維持しながら堅牢な性能を提供するように設計されています。
このモーターの傑出した機能の1つは、そのブラシレスデザインであり、メンテナンスのニーズを大幅に削減し、モーターの寿命を延長します。ブラシが存在しないと、摩耗や裂傷が最小限に抑えられ、より滑らかで静かな操作につながり、騒音に敏感な環境に適しています。
評価された速度は3000 rpmで、このモーターは高速操作を可能にするため、迅速かつ正確な動きを必要とする動的なアプリケーションに最適です。 Planetary Gearシステムは、最小限のバックラッシュで高いトルク伝達を提供し、重い負荷でも正確で信頼性の高いパフォーマンスを確保することにより、パフォーマンスをさらに向上させます。
このモーターの直径72mmは、電力と効率を損なうことなく、タイトなスペースで使用するのに十分なコンパクトになります。その堅牢な構造により、耐久性が保証され、ロボット工学、自動化システム、精密機器など、幅広い産業および商業用アプリケーションに適しています。

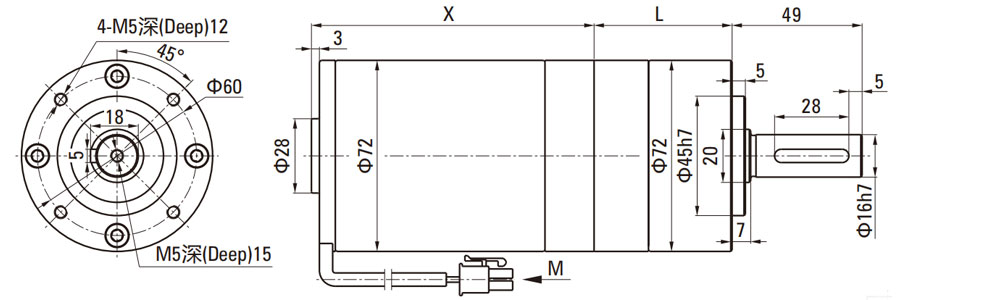

| モータータイプ | 寸法 | ギアボックスモデル | ギア比 | 寸法 |
| S72BLDPN24120-30S | 106.5 | 72ZPN□ | 3.65 ～8.63 | 52.0 |
| 13.53～58.22 | 72.15 | |||
| S72BLDPN24150-30S | 129.5 | |||
| 67.08～392.98 | 92.3 |

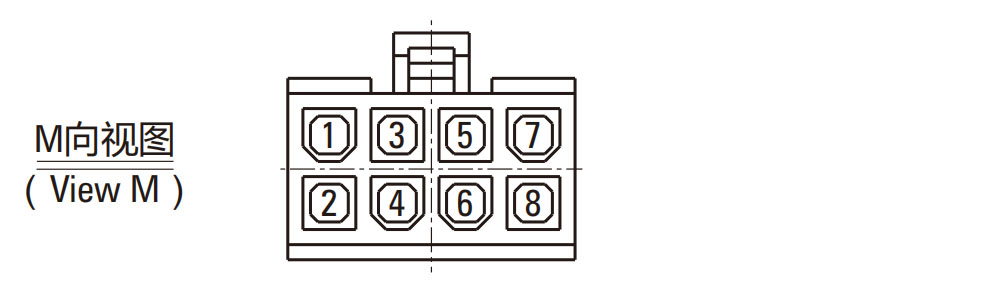

| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| u | v | w | GND | HV | HW | 胡 | VCC |
| モータータイプ | 電圧 v | 定格電力 w | 定格電流 a | 定格速度 RPM | 定格トルク nm | グレード保護 IP |
| Z72BLDPN24120-30S | 24 | 120 | 6.6 | 3000 | 0.382 | 20 |
| Z72BLDPN24150-30S | 24 | 150 | 8.5 | 3000 | 0.478 | 20 |
| 比率 | 3.65 | 5.36 | 6.55 | 8.63 | 13.53 | 18.92 | 24.65 | 28.05 | 33.92 | 44.69 | 58.22 | 67.08 | 81.11 |
| 出力シャフト速度 | 822 | 560 | 458 | 348 | 222 | 159 | 122 | 107 | 88 | 67 | 52 | 45 | 37 |
| 許容トルク | 1.25 | 1.84 | 2.25 | 2.97 | 4.19 | 5.85 | 7.63 | 8.68 | 10.50 | 13.83 | 18.01 | 18.71 | 22.62 |
| 削減段階 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| 比率 | 91.36 | 102.88 | 118.98 | 127.74 | 145.36 | 165.64 | 191.56 | 231.61 | 301.68 | 392.98 |
| 出力シャフト速度 | 33 | 29 | 25 | 23 | 21 | 18 | 16 | 13 | 10 | 8 |
| 許容トルク | 25.48 | 28.69 | 33.18 | 35.62 | 40.50 | 46.19 | 53.42 | 64.59 | 84.00 | 84.00 |
| 削減段階 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
