ブラシレスDCギアモーター：最新のテクノロジーの原動力

I.はじめに

現代の技術の急速な発展において、モーターズは、さまざまな機械システムおよび電子システムのコア駆動コンポーネントとして、重要な役割を果たします。正確な医療機器から重い産業機械まで、運動効率、精度、および信頼性の需要が増加し続けています。多くのモータータイプの中で、ブラシレスDC（BLDC）ギアモーターが優れたパフォーマンスにより際立っており、多くの高性能アプリケーションで好ましい選択肢になります。

ブラシレスDCギアモーターは、その名前が示すように、ブラシレスDCモーターとギアトレイン（またはギアボックスリデューサー）の独創的な組み合わせです。この統合設計は、モーターの出力特性を最適化することを目的としており、さまざまな厳しいアプリケーション要件を満たすために特定のトルクと速度を提供できるようにします。この記事では、基本原則、作業メカニズム、利点、アプリケーション領域、および選択基準を掘り下げます ブラシレスDCギアモーター 、彼らの将来の開発動向を楽しみにしています。

ii。ブラシレスDC（BLDC）モーターの理解

BLDCモーターとは何ですか？

ブラシレスDC（BLDC）モーターは、ローターが永久磁石で構成され、ステーターにコイル巻線が含まれている同期モーターです。従来のブラシをかけたDCモーターとは異なり、BLDCモーターには炭素ブラシや整流器がありません。ブラシ付きモーターは、ブラシと整流子間の接触を通じて電流方向を変え、BLDCモーターは電子整流子（通常はドライバーまたはコントローラー）を介してステーター巻きの電流を制御して、ローターを駆動する回転磁場を生成します。

BLDCモーターは、より高い効率、寿命が長く、ノイズが低く、電力密度が高いなど、ブラシ付きモーターよりも大きな利点を提供します。これらの特性により、高性能と信頼性を必要とするアプリケーションで優れています。

BLDCモーターのしくみ

BLDCモーターは、主にステーター、ローター、およびホール効果センサー（またはエンコーダ）の3つのコアコンポーネントで構成されています。固定子は、コイル巻線が巻かれているモーターの固定外部です。ローターは、永久磁石で埋め込まれたモーターの回転内側部分です。ホールエフェクトセンサーまたはエンコーダーは、ローターの位置を検出するために使用されます。

BLDCモーターの作業原理は、電子化に基づいています。コントローラーは、ホール効果センサーに供給されたローター位置情報に基づいて、ステーター巻きの電流のオン/オフ状態を正確に制御し、それによってローターの永久磁石と相互作用する回転磁場を生成します。この磁場相互作用はトルクを生成し、ローターを連続的に回転させます。パルス幅変調（PWM）技術により、巻線に適用される電圧を正確に制御し、それによってモーターの速度とトルクを制御できます。 BLDCモーターは、正確な位置フィードバックまたはセンサーレスコントロールアルゴリズムにいずれかのセンサーを使用して、ローターの位置を推定できます。

iii。ギアボックスの理解（ギアレディューサー）

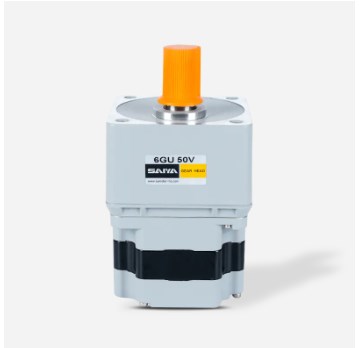

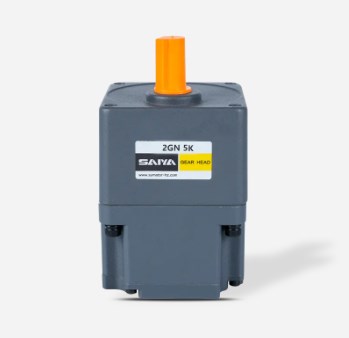

ギアボックスとは何ですか？

ギアボックス、またはギアレデューサーは、一連のメッシュギアを介して回転速度とトルクを変える機械装置です。その主な目的は、モーターのより高い回転速度を目的の出力速度に低下させながら、同時に出力トルクを掛けることです。さらに、ギアボックスは慣性マッチングを実現するのに役立ち、モーターがより効率的に負荷を駆動できるようにします。

ギア比はギアボックスの基本パラメーターであり、入力シャフト（モーター側）速度と出力シャフト（荷重側）速度の比を定義します。

一般的なタイプのギアボックス

市場にはさまざまな種類のギアボックスがあり、それぞれに独自の利点と適用可能なシナリオがあります。

• 拍車ギアボックス： ギアの歯が軸に平行になった、最も単純で最も一般的なギアボックスのタイプ。
• 惑星ギアボックス： 中央のサンギア、いくつかの惑星ギア、および外側のリングギアで構成されています。惑星のギアボックスは、コンパクトサイズ、高トルク密度、同軸入力/出力シャフトで知られているため、BLDCモーターの一般的な一致となっています。
• ワームギアボックス： ワーム（ねじられたギア）とワームホイールで構成されており、大規模な還元比とセルフロック機能を達成するためによく使用されます。
• ヘリカルギアボックス： ヘリカルギアの歯を用意し、拍車のギアと比較してより滑らかな動作と低いノイズを提供します。
• Cycloidal Gearboxes： 高い還元比、高い剛性、衝撃耐性で知られています。

重要なパラメーター

ギアボックスを選択するときは、いくつかの重要なパラメーターを考慮する必要があります。

IV。シナジー：ブラシレスDCギアモーター

なぜBLDCモーターとギアボックスを組み合わせるのですか？

BLDCモーターの多くの利点にもかかわらず、一部のアプリケーションでは、それらの固有の高速で比較的低い開始トルクが要件を直接満たしていない場合があります。たとえば、重いオブジェクトを移動するために大きなトルクが必要な場合、または非常に遅く正確な速度制御が必要な場合、スタンドアロンのBLDCモーターは不十分な場合があります。

BLDCモーターとギアボックスを組み合わせることで、これらの制限を効果的に克服できます。ギアボックスは、トルクを増幅しながら、モーターの高速を目的の出力速度まで低下させ、BLDCモーターがより大きな負荷を駆動したり、より細かいモーションコントロールを実現できるようにします。この組み合わせにより、システム全体の制御と位置決めの精度も向上します。

BLDCギアモーターの利点

BLDCギアモーターは、BLDCモーターとギアボックスの両方の利点を組み合わせて、高性能ドライブソリューションを形成します。

• 高効率： BLDCモーターの高効率特性を継承し、最適化されたギア比を通じてシステム全体のエネルギー利用をさらに強化します。
• 長寿命： ブラシレスデザインはブラシ摩耗を排除し、ギアボックスはモーター速度を最適な動作範囲に下げることによりギアコンポーネントの摩耗を減らし、それによりシステム全体の寿命を延ばします。
• 高精度制御： BLDCモーターの優れた速度と位置制御機能とギアボックスの削減効果を組み合わせることで、特に精密モーション制御アプリケーションに適した非常に高い位置と速度の精度が得られます。
• コンパクトサイズと高出力密度： スペース制約のあるアプリケーションにとって重要なボリューム内で大幅な出力を提供できる。
• 低ノイズと振動： 最適化されたギアボックス設計と組み合わせたBLDCモーターの固有の滑らかな動作特性により、システム全体のノイズと振動が低くなります。
• メンテナンスが低い： ブラシレス設計によりメンテナンス要件が削減され、ギアボックスの耐久性がメンテナンスコストとダウンタイムをさらに削減します。

BLDCモーターで使用される一般的なギアボックスタイプ

ブラシレスDCギアモーターで、 惑星ギアボックス 独自の利点のために広く好まれています。それらのコンパクトな構造、高トルク伝送機能、および同軸構成により、BLDCモーターに理想的な一致があります。さらに、特定のアプリケーション要件に応じて、SPURギアボックスやその他の種類のギアボックスも使用できます。

V.主要なパフォーマンスの考慮事項と課題

パフォーマンスメトリック

ブラシレスDCギアモーターを評価するとき、次のパフォーマンスメトリックには注意が必要です。

課題

それらの重要な利点にもかかわらず、ブラシレスDCギアモーターもいくつかの課題に直面しています：

• 料金： BLDCギアモーターの初期購入コストは、主により複雑なモーター構造と必要な電子コントローラーのために、ブラシ付きDCモーターと比較して一般的に高くなっています。
• 複雑： BLDCモーターには、専用の電子ドライバーと、整流と速度/位置制御のためのより複雑な制御アルゴリズムが必要であり、システム設計の複雑さを高めます。
• 統合とサイジング： モーターとギアボックスを正しく一致させ、パフォーマンス、サイズ、インターフェイスの点で互換性を確保することは、設計プロセスの重要な課題です。不適切な選択は、非効率性、寿命の低下、または最適ではないパフォーマンスにつながる可能性があります。

vi。 BLDCギアモーターのアプリケーション

ブラシレスDCギアモーターは、優れたパフォーマンスと信頼性のために、多数の業界とアプリケーションで重要な役割を果たします。

• ロボット工学： 共同ロボット（コボット）、産業用ロボット、およびサービスロボットでは、BLDCギアモーターは、よく滑らかな動きを提供する共同作動と握りメカニズムによく使用されます。
• 医療機器： これらは、手術ツール、補綴手足、医療ポンプ、診断機器などの精密な医療機器に最適です。これらは、高精度、低騒音、高い信頼性を必要とします。
• 産業自動化： コンベアシステム、包装機械、CNC（コンピューター数値制御）機械、自動誘導車両（AGV）などの産業自動化機器では、BLDCギアモーターは効率的で信頼性の高い駆動力を提供します。
• 航空宇宙と防衛： 航空機のアクチュエーター、制御表面、ドローン推進システムで使用されるこれらのアプリケーションは、パフォーマンスと信頼性に対する非常に高い要求を持っています。
• 自動車産業： 電動パワーステアリング、電気窓リフト、シートアジャスター、HVACシステムなどの自動車用途では、BLDC Gear Motorsは効率的でコンパクトなソリューションを提供します。
• 家電： ハイエンドの家電製品と電動工具では、BLDCギアモーターは、寿命が長く、ノイズが低く、パフォーマンスが高くなります。

vii。適切なBLDCギアモーターの選択

適切なブラシレスDCギアモーターを選択することは、アプリケーションの成功を確実にするための重要なステップです。

アプリケーション要件を定義します

まず、アプリケーションの特定の要件を明確にします。

• 必要なトルクと速度： これらは最も基本的なパラメーターであり、モーターの出力とギアの比率を直接決定します。
• デューティサイクル： モーターの温度上昇と寿命に影響する連続または断続的な動作。
• 環境条件： 動作温度、湿度、ほこり、振動などの環境要因は、モーターの保護クラスと材料の選択に影響します。
• スペースの制約： モーターの物理的寸法が設置スペースに適合するかどうか。
• 精度要件： 配置の精度と再現性に対するアプリケーションの需要がどれほど高く、ギアボックスのバックラッシュの選択に影響します。

モーターサイジング

負荷のトルクと速度の要件に基づいて、必要なモーターパワーとトルクを計算します。また、システムの応答性と安定性を確保するために、負荷慣性とモーターローター慣性の一致を検討してください。

ギアボックスの選択

適切なギアボックスタイプ（惑星ギアボックスなど）を選択し、最適なギア比を決定することが重要です。また、特に高精度のモーション制御を必要とするアプリケーションでは、ギアボックスの効率とバックラッシュを考慮する必要があります。

コントローラー/ドライバーの互換性

選択したモーターとギアボックスが、適切な電子コントローラー/ドライバーと互換性があることを確認してください。コントローラーは、モーターの電子整流、速度、および位置制御を担当します。

コスト対パフォーマンスのトレードオフ

すべての技術的要件を満たしている間、コストとパフォーマンスのバランスをとって、最も費用対効果の高いソリューションを選択する必要もあります。

viii。将来の傾向と革新

ブラシレスDCギアモーターの分野は常に進化しており、次のような将来のトレンドがあります。

• 小型化： 材料科学と製造技術の進歩により、モーターボックスとギアボックスは、電力出力を維持または増加させながら、より小さく軽くなります。
• 統合： よりコンパクトで高度に統合されたMotor-Driver-Gearboxオールインワンソリューションが主流になり、システムの設計とインストールが簡素化されます。
• 知能： 将来のBLDCギアモーターは、より多くのセンサーとインテリジェントコントロールアルゴリズムを統合して、予測メンテナンス、適応制御、およびより高いレベルの自動化を可能にします。
• エネルギー効率： より高いエネルギー効率を追求することで、エネルギーの損失を減らすために、モーターとギアボックスの設計の継続的な最適化が促進されます。
• 新しい材料： 新しい高性能材料（たとえば、より強い永久磁石、より耐摩耗性のギア材料など）を使用すると、モーターの性能と寿命がさらに向上します。

ix。結論

高効率、長寿命、優れた精度、コンパクトサイズを備えたブラシレスDCギアモーターは、現代の産業とテクノロジーに不可欠なドライブソリューションになりました。彼らは、ロボット工学、医療機器、産業自動化、航空宇宙、自動車など、さまざまな主要な業界で中核的な役割を果たし、技術の進歩と革新を推進しています。

テクノロジーが進歩し続けるにつれて、ブラシレスDCギアモーターは、小型化、統合、知性に向けて進化し続け、将来の高性能アプリケーションにおけるそれらの重要性はますます顕著になります。 BLDCギアモーターの深い理解と適切な選択は、効率的で信頼できる機械システムを達成するために重要です。
