精密伝送コア：惑星ギアボックスの包括的な分析

近代的な産業用自動化と高精度の伝送システムでは、惑星ギアボックスは、そのコンパクトな構造、強力な負荷を負担し、伝送効率が高いため、多くの機械装置の重要なコンポーネントとなっています。ロボット、CNC工作機械、医療機器、または新しいエネルギー、航空宇宙などのハイエンドの製造分野など、惑星のギアボックスはどこでも見ることができます。

1 惑星ギアボックス ？ - コンパクトで効率的な伝送デバイス
惑星ギアボックスは、惑星ギアメカニズムを使用して速度とトルクの調節を実​​現する機械装置です。その典型的な構造は、サンギア（サンギア）、惑星ギア（惑星ギア）、インナーリングギア（リングギア）、惑星キャリア（キャリア）で構成されています。

サンギアは中央にあり、入力シャフトに接続されています。

惑星ギアはサンギアの周りを回転させ、それとメッシュします。

内側のリングギアは、惑星ギアを囲み、それにメッシュします。

惑星キャリアは惑星ギアシャフトを修正し、出力トルクを伝達します。

この構造設計により、惑星還元剤は同軸出力、コンパクト構造、均一な負荷分布の特性を備えており、これは高トルク密度アプリケーションに理想的な選択肢です。

2。惑星還元剤の5つの技術的利点
高トルク出力、コンパクトサイズ
複数の惑星ギアが同時にストレスを受けているため、ユニットボリュームごとに高い荷重を運ぶことができます。

高いトランスミッション効率（最大97％）
最適化されたメッシュメソッドと高精度処理技術は、エネルギーの損失を減らし、伝送システムの全体的な効率を向上させます。

低いバックラッシュ、正確な位置決め制御
特に、産業用ロボットや自動生産ラインで広く使用されているサーボモーターシステムの位置制御に適しています。

滑らかな操作と低ノイズ
マルチトゥースメッシュデザインは、優れた動的バランスパフォーマンスをもたらし、高速でも低ノイズを維持できます。

モジュラー設計、簡単なインストール
複数の出力方法と設置インターフェイスは、さまざまな種類のモーターや機器との協力に便利です。

3。主なアプリケーション領域：産業自動化の中核をカバーする
1。産業用ロボット
惑星還元剤は、ロボットのジョイント、特に共同ロボット（コボット）と6軸の産業ロボットで広く使用されています。それらの高精度と低い反発特性は非常に重要です。

2。CNC工作機械
ネジ、ターンテーブル、ツールマガジン、その他のメカニズムを駆動して、特に機械加工センターや彫刻および製粉機器に適した処理の精度と安定性を改善するために使用されます。

3。輸送および物流システム
自動倉庫システム、AGV（自動誘導車両）、コンベアベルト、その他の機会では、惑星還元剤は安定したトルク出力と速度制御を提供します。

4。新しいエネルギー機器
太陽光発電追跡システム、風力発電ヨーシステム、エネルギー貯蔵システムなど、惑星還元剤は、過酷な環境で長期にわたる信頼性の高い出力を提供できます。

4。選択ガイド：適切な惑星還元剤を選択する方法は？
モデルを選択する場合、次のコアパラメーターを包括的に考慮する必要があります。

削減比：システム要件に応じて適切な出力速度を選択します。

定格トルクとピークトルク：最大負荷の下で過負荷がないことを確認してください。

バックラッシュ要件：高精度の要件が高いシステムの場合、バックラッシュモデルが低いことを選択する必要があります。

インストール方法：フランジマウント、シャフト取り付け、またはその他のカスタマイズされたインターフェイス。

入力モーターマッチング：さまざまなブランドのモーターの取り付けインターフェイスと互換性があります。

使用環境：高温、防水性、防塵、腐食耐性、その他の特別な要件に耐性があるかどうか。

V.将来の開発動向：高精度、知性、軽量
Industry 4.0の開発により、伝送システムのインテリジェンス、軽量、統合のためにより高い要件が提案されています。将来、惑星還元剤は次の方向に発達します。

より高い精度と低い反発：より要求の厳しい自動化制御要件を満たす。

インテリジェントな監視機能：統合センサー、温度のリアルタイム監視、振動、負荷ステータス、障害防止。

材料とプロセスの革新：高強度の軽量合金材料と高レベルの熱処理プロセスを使用して、全体的な品質を低下させながら性能を向上させます。

惑星還元剤は、独自の構造的利点と優れた包括的なパフォーマンスにより、最新のハイエンド機器製造に不可欠なコンポーネントとなっています。インテリジェントな製造業の将来の波で、惑星還元剤は引き続き重要な役割を果たし、グローバルな製造業がより高い効率とより高い精度の新しい段階に向かって移動するのを支援します。

PREV：ブラシレスDCギアモーター：高効率と正確な制御の組み合わせ
NEXT：ハーモニックリデューサー：精密伝送の分野の輝く星
関連製品
  • 6W誘導ACギアモーター
    6W誘導ACギアモーター

    この6W誘導ACギアモーターは、幅広い産業および家庭用アプリケーションに適した効率的でコンパクトで信頼性の高い小型モーターです。モーターフレーム60mm x 60mmは、スペース制約の環境に簡単にインストールできます。単相110Vから3相220Vまでの範囲の電圧で使用でき、さまざまな電力システムのニーズを満たすために非常に適応性があります。 モーターのスムーズで効率的な動作を確保するた...

    詳細を参照してください
  • 6WブラシDCギアモーター
    6WブラシDCギアモーター

    6WブラシDC Gbearモーターは、さまざまな用途に適した効率と汎用性のために設計されています。コンパクトなフレームサイズは60mm x 60mmで、タイトなスペースにシームレスに収まります。モーターは12〜90Vの電圧範囲内で動作し、さまざまな電源に適応できます。 負荷のない条件下では、モーターは3000-3200 rpmの速度を達成し、0.2-0.6aの電流を引きます。負荷が適用...

    詳細を参照してください
  • 10WブラシDCギアモーター
    10WブラシDCギアモーター

    10WブラシDCギアモーターは、さまざまな産業および愛好家用途向けに、高性能と適応性を提供します。フレームサイズは60mm x 60mmで、このモーターは、電力を妥協することなく限られたスペースに収まるように設計されています。 12〜90Vの広い電圧範囲で動作し、さまざまな電源と制御システムに柔軟性を提供します。 無負荷条件では、モーターは3000〜3200 rpmの速度で走行し、0....

    詳細を参照してください
  • 24Vブラシレスギアモーター
    24Vブラシレスギアモーター

    24Vブラシレスギアモーターは、さまざまな用途向けに設計された用途の広く効率的なモーターです。寸法は60mm x 60mmから104mm x 104mmの範囲で、このモーターはさまざまな機器サイズに収まります。 25Wから400Wの定格出力を誇っているため、光と頑丈なタスクの両方に適しています。モーターは、3000 rpmの一貫した定格速度で動作し、スムーズで信頼性の高いパフォーマンスを確保...

    詳細を参照してください

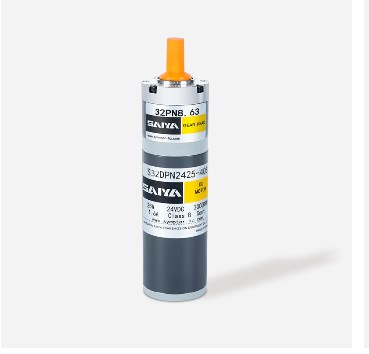

  • 32mmブラシ惑星ギアモーター
